Scaldacqua in pompa di calore monoblocco a basamento

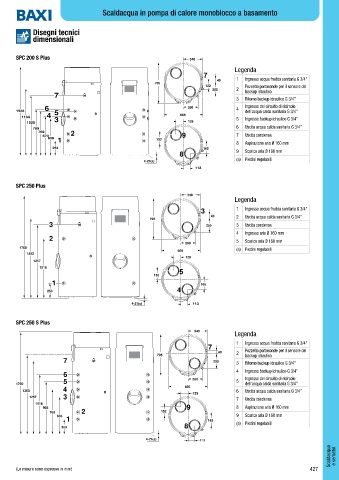

Disegni tecnici
dimensionali

SPC 200 S Plus 340

Legenda
7
40 1 Ingresso acqua fredda sanitaria G 3/4’’
705
122 Pozzetto portasonde per il sensore del
255 2 backup idraulico
7
3 Ritorno backup idraulico G 3/4’’
6 260 Ingresso del circuito di ricircolo
1528 5 4 dell’acqua calda sanitaria G 3/4’’
1134 4 3 666 5 Ingresso backup idraulico G 3/4’’
1028 129
789 6 Uscita acqua calda sanitaria G 3/4’’
769 2
670 9 7 Uscita condensa
639 152
1
8 Aspirazione aria Ø 160 mm
254 165
8 9 Scarico aria Ø 160 mm
4-21(a) (a) Piedini regolabili
113

SPC 250 Plus
340
Legenda
3 1 Ingresso acqua fredda sanitaria G 3/4’’
40 2 Uscita acqua calda sanitaria G 3/4’’
705
3 255 3 Uscita condensa
4 Ingresso aria Ø 160 mm
2
260 5 Scarico aria Ø 160 mm
1760
666 (a) Piedini regolabili
1363
129
1257
1018
5
152
1 165
4
253
4-21(a) 113

SPC 250 S Plus
340
Legenda
1 Ingresso acqua fredda sanitaria G 3/4’’
7
40 Pozzetto portasonde per il sensore del
705 2 backup idraulico
7 255 3 Ritorno backup idraulico G 3/4’’
6 4 Ingresso backup idraulico G 3/4’’
5 260 5 Ingresso del circuito di ricircolo
1760 666 dell’acqua calda sanitaria G 3/4”
4
1363 129 6 Uscita acqua calda sanitaria G 3/4’’
1257 3 7 Uscita condensa
1018
902 9 8 Aspirazione aria Ø 160 mm
763 2 152
636 9 Scarico aria Ø 160 mm
1 165
8 (a) Piedini regolabili
253
4-21(a) 113
