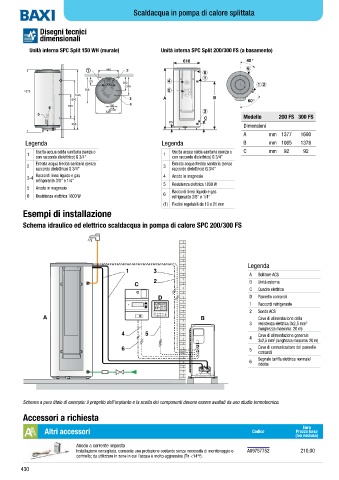

P. 432

Scaldacqua in pompa di calore splittata


               Disegni tecnici
               dimensionali
           Unità interna SPC Split 150 WH (murale)        Unità interna SPC Split 200/300 FS (a basamento)

                                                                 610                    40°
                                1     440    2                                          6
                                                                         6
                                                                         1
                                      230
                                175         292             4
                                             388                                            1 3
          1273 3               566                          5
                           1225
                          800                 3           A                 B           60°
                  6      500           138     4
                                        168
                                      548                                3
              5
                                                                         C             Modello     200 FS 300 FS
                                                            (1)
                          250
                                                                                       Dimensioni
                                                                                       A       mm 1377     1690
          Legenda                                         Legenda                      B       mm 1065     1378
              Uscita acqua calda sanitaria (senza o          Uscita acqua calda sanitaria (senza o   C  mm  92  92
           1                                              1
              con raccordo dielettrico) G 3/4”               con raccordo dielettrico) G 3/4”
              Entrata acqua fredda sanitaria (senza          Entrata acqua fredda sanitaria (senza
           2                                              3
              raccordo dielettrico) G 3/4”                   raccordo dielettrico) G 3/4”
              Raccordi linea liquido e gas                4  Anodo in magnesio
           3-4
              refrigerante 3/8” e 1/4”
                                                          5  Resistenza elettrica 1800 W
           5  Anodo in magnesio
                                                             Raccordi linea liquido e gas
           6  Resistenza elettrica 1600 W                 6  refrigerante 3/8” e 1/4”
                                                          (1) Piedini regolabili da 10 a 21 mm
         Esempi di installazione
         Schema idraulico ed elettrico scaldacqua in pompa di calore SPC 200/300 FS







                                                                                        Legenda
                                             1         3
                                                                                         A  Bollitore ACS
                                                       2
                                                C                                        B  Unità esterna
                                                                                         C  Quadro elettrico
                                                         D                               D  Pannello comandi
                                                                                         1  Raccordi refrigerante

                                                                                         2  Sonda ACS
                A                                                      B                    Cavo di alimentazione della
                                                                                         3  resistenza elettrica 3x2,5 mm   2
                                                                                            (lunghezza massima: 20 m)
                                            4       5
                                                                                         4  Cavo di alimentazione generale
                                                                                                 2
                                                                                            3x2,5 mm  (lunghezza massima: 20 m)
                                            6                                            5  Cavo di comunicazione del pannello
                                                                                            comandi
                                                                                            Segnale tariffa elettrica normale/
                                                                                         6
                                                                                            ridotta





         Schema a puro titolo di esempio: il progetto dell’impianto e la scelta dei componenti devono essere avallati da uno studio termotecnico.

         Accessori a richiesta
                                                                                                           Euro
                 Altri accessori                                                          Codice         Prezzo base
                                                                                                         (iva esclusa)
                            Anodo a corrente imposta
                            Installazione consigliata, consente una protezione costante senza necessità di monitoraggio o   A89757752  210,00
                            controllo; da utilizzare in zone in cui l’acqua è molto aggressiva (Th <14°f).
        430
