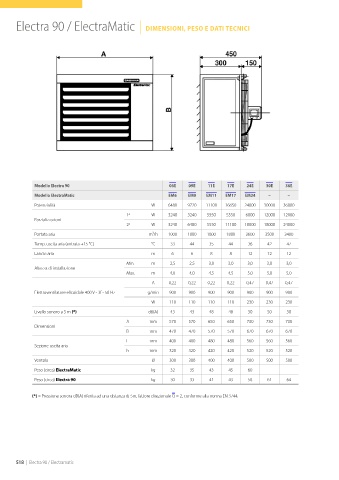

Electra 90 / ElectraMatic | DIMENSIONI, PESO E DATI TECNICI

Modello Electra 90 06E 09E 11E 17E 24E 30E 36E
Modello ElectraMatic EM6 EM9 EM11 EM17 EM24 – –
Potenzialità W 6480 9720 11100 16650 24000 30000 36000
1 a W 3240 3240 5550 5550 6000 12000 12000
Parzializzazioni
2 a W 3240 6480 5550 11100 18000 18000 24000
Portata aria m3/h 1000 1000 1800 1800 3600 3500 3400
Temp. uscita aria (entrata +15 °C) °C 33 44 35 44 36 42 47
Lancio aria m 6 6 8 8 12 12 12
Min. m 2,5 2,5 3,0 3,0 3,0 3,0 3,0
Altezza di installazione
Max. m 4,0 4,0 4,5 4,5 5,0 5,0 5,0
A 0,22 0,22 0,22 0,22 0,47 0,47 0,47

Elettroventilatore elicoidale 400 V - 3f - 50 Hz g/min 900 900 900 900 900 900 900
W 110 110 110 110 230 230 230
Livello sonoro a 5 m (*) dB(A) 43 43 48 48 50 50 50
A mm 570 570 650 650 730 730 730
Dimensioni
B mm 470 470 570 570 670 670 670
L mm 400 400 480 480 560 560 560
Sezione uscita aria
h mm 320 320 420 420 520 520 520
Ventola Ø 300 300 400 400 500 500 500
Peso (circa) ElectraMatic kg 32 35 43 45 60 – –

Peso (circa) Electra 90 kg 30 33 41 43 58 61 64

(*) = Pressione sonora dB(A) riferita ad una distanza di 5m, fattore direzionale Q = 2, conforme alla norma EN 3744.

518 | Electra 90 / Electramatic
