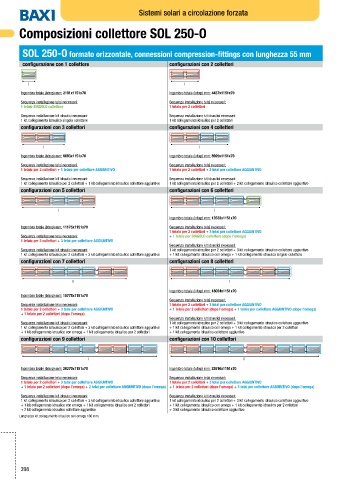

Page 400 - BAXI - LISTINO MARZO 2024
P. 400

Sistemi solari a circolazione forzata


        Composizioni collettore SOL 250-O



         SOL 250-O formato orizzontale, connessioni compression-fittings con lunghezza 55 mm

         configurazione con 1 collettore                      configurazioni con 2 collettori


           l                                                      l
        Ingombro totale (lxhxp) mm: 2191x1151x70             Ingombro totale (lxhxp) mm: 4437x1151x70
        Sequenza installazione telai necessari:              Sequenza installazione telai necessari:
        1 telaio SINGOLO collettore                          1 telaio per 2 collettori
        Sequenza installazione kit idraulici necessari:      Sequenza installazione kit idraulici necessari:
        1 kit collegamento idraulico singolo collettore      1 kit collegamento idraulico per 2 collettori
        configurazioni con 3 collettori                       configurazioni con 4 collettori


                l                                                      l
        Ingombro totale (lxhxp) mm: 6683x1151x70             Ingombro totale (lxhxp) mm: 8929x1151x70
        Sequenza installazione telai necessari:              Sequenza installazione telai necessari:
        1 telaio per 2 collettori + 1 telaio per collettore AGGIUNTIVO  1 telaio per 2 collettori + 2 telai per collettore AGGIUNTIVO
        Sequenza installazione kit idraulici necessari:      Sequenza installazione kit idraulici necessari:
        1 kit collegamento idraulico per 2 collettori + 1 kit collegamento idraulico collettore aggiuntivo  1 kit collegamento idraulico per 2 collettori + 2 kit collegamento idraulico collettore aggiuntivo
        configurazioni con 5 collettori                       configurazioni con 6 collettori



                     l                                                      l
                                                             Ingombro totale (lxhxp) mm: 13532x1151x70
        Ingombro totale (lxhxp) mm: 11175x1151x70            Sequenza installazione telai necessari:
                                                             1 telaio per 2 collettori + 3 telai per collettore AGGIUNTIVO
        Sequenza installazione telai necessari:              + 1 telaio per SINGOLO collettore (dopo l’omega)
        1 telaio per 2 collettori + 3 telai per collettore AGGIUNTIVO
                                                             Sequenza installazione kit idraulici necessari:
        Sequenza installazione kit idraulici necessari:      1 kit collegamento idraulico per 2 collettori + 3 kit collegamento idraulico collettore aggiuntivo
        1 kit collegamento idraulico per 2 collettori + 3 kit collegamento idraulico collettore aggiuntivo  + 1 kit collegamento idraulico con omega + 1 kit collegamento idraulico singolo collettore
        configurazioni con 7 collettori                       configurazioni con 8 collettori


                           l                                                     l
                                                             Ingombro totale (lxhxp) mm: 18024x1151x70
        Ingombro totale (lxhxp) mm: 15778x1151x70
                                                             Sequenza installazione telai necessari:
        Sequenza installazione telai necessari:              1 telaio per 2 collettori + 3 telai per collettore AGGIUNTIVO
        1 telaio per 2 collettori + 3 telai per collettore AGGIUNTIVO  + 1 telaio per 2 collettori (dopo l’omega) + 1 telaio per collettore AGGIUNTIVO (dopo l’omega)
        + 1 telaio per 2 collettori (dopo l’omega)
                                                             Sequenza installazione kit idraulici necessari:
        Sequenza installazione kit idraulici necessari:      1 kit collegamento idraulico per 2 collettori + 3 kit collegamento idraulico collettore aggiuntivo
        1 kit collegamento idraulico per 2 collettori + 3 kit collegamento idraulico collettore aggiuntivo  + 1 kit collegamento idraulico con omega + 1 kit collegamento idraulico per 2 collettori
        + 1 kit collegamento idraulico con omega + 1 kit collegamento idraulico per 2 collettori  + 1 kit collegamento idraulico collettore aggiuntivo
        configurazioni con 9 collettori                       configurazioni con 10 collettori


                                l                                                      l
        Ingombro totale (lxhxp) mm: 20270x1151x70            Ingombro totale (lxhxp) mm: 22516x1151x70
        Sequenza installazione telai necessari:              Sequenza installazione telai necessari:
        1 telaio per 2 collettori + 3 telai per collettore AGGIUNTIVO  1 telaio per 2 collettori + 3 telai per collettore AGGIUNTIVO
        + 1 telaio per 2 collettori (dopo l’omega) + 2 telai per collettore AGGIUNTIVO (dopo l’omega) + 1 telaio per 2 collettori (dopo l’omega) + 3 telai per collettore AGGIUNTIVO (dopo l’omega)
        Sequenza installazione kit idraulici necessari:      Sequenza installazione kit idraulici necessari:
        1 kit collegamento idraulico per 2 collettori + 3 kit collegamento idraulico collettore aggiuntivo  1 kit collegamento idraulico per 2 collettori + 3 kit collegamento idraulico collettore aggiuntivo
        + 1 kit collegamento idraulico con omega + 1 kit collegamento idraulico per 2 collettori  + 1 kit collegamento idraulico con omega + 1 kit collegamento idraulico per 2 collettori
        + 2 kit collegamento idraulico collettore aggiuntivo  + 3 kit collegamento idraulico collettore aggiuntivo
        Lunghezza kit collegamento idraulico con omega 166 mm.
