Pompe scarico condensa

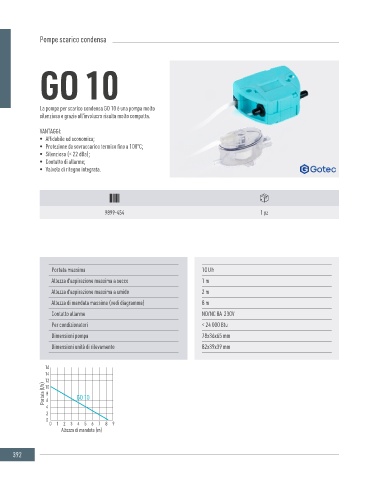

GO 10 TATTOO
La pompa per scarico condensa GO 10 è una pompa molto Le pompe TATTOO 05/10/16 sono le pompe più silenziose
silenziosa e grazie all’involucro risulta molto compatta. sul mercato (secondo i test effettuati dal laboratorio LNE
a Parigi). Ogni pompa viene fornita di numerosi accessori:
VANTAGGI: la piastra di montaggio multiposizione, il gomito a 90 ° per
• Affidabile ed economica; collegare la vaschetta di drenaggio all’unità di rilevamento
• Protezione da sovraccarico termico fino a 100°C; e una valvola di ritegno integrata nella pompa. Protezione
• Silenziosa (< 22 dBa); da sovraccarico termico fino a 100°C.
• Contatto di allarme;
• Valvola di ritegno integrata.
MODELLO
9899-454 1 pz 9899-450 Tattoo 05 1 pz
9899-451 Tattoo 10 1 pz
9899-452 Tattoo 16 1 pz
TATTOO 05 TATTOO 10 TATTOO 16
Portata massima 10 l/h Portata massima 5 l/h 10 l/h 16 l/h
Altezza d’aspirazione massima a secco 1 m Altezza d’aspirazione massima a secco 1 m 1 m 1 m
Altezza d’aspirazione massima a umido 2 m Altezza d’aspirazione massima a umido 2 m 2 m 2 m
Altezza di mandata massima (vedi diagramma) 8 m Altezza di mandata massima (vedi diagramma) 8 m 8 m 9 m
Contatto allarme NO/NC 8A 230V Contatto allarme NO/NC 8A 230V NO/NC 8A 230V NO/NC 8A 230V
Per condizionatori < 24 000 Btu Per condizionatori <12 000 Btu <24 000 Btu <48 000 Btu
Dimensioni pompa 78x36x65 mm Dimensioni pompa 150x54x28 mm 150x54x28 mm 150x54x28 mm
Dimensioni unità di rilevamento 82x39x39 mm Dimensioni unità di rilevamento 82x39x39 mm 82x39x39 mm 82x39x39 mm
16 16
14 14 TATTOO 16
Portata (l/h) 12 8 GO 10 Portata (l/h) 12 8 6 TATTOO 10
10
10
4 6 4
2 2 TATTOO 05
0 0
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9
Altezza di mandata (m) Altezza di mandata (m)
