Page 528 - NICCONS - CATALOGO 2024
P. 528

Fissaggio sanitari per cartongesso

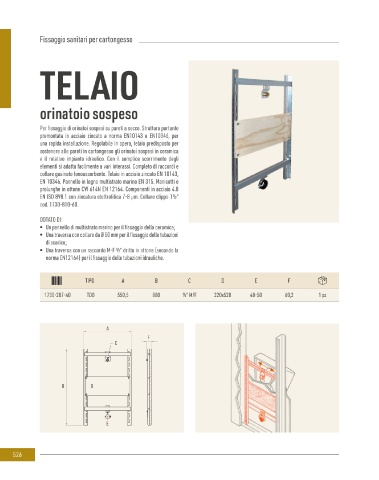

            TELAIO                                                                                                      TELAIO






            orinatoio sospeso                                                                                           lavabo sospeso


            Per fissaggio di orinatoi sospesi su pareti a secco. Struttura portante                                     Per fissaggio di lavabi sospesi su pareti a secco. Premontato, per
            premontata in acciaio zincato a norma EN10143 e EN10346, per                                                un’installazione rapidissima. Universale: adatto a tutti i modelli di
            una rapida installazione. Regolabile in opera, telaio predisposto per                                       lavabi. Con il semplice scorrimento degli elementi si adatta facilmente
            sostenere alle pareti in cartongesso gli orinatoi sospesi in ceramica                                       a vasi interassi. Completo di predisposizione attacchi tubi adduzione
            e il  relativo impianto  idraulico. Con  il semplice  scorrimento degli                                     acqua calda/fredda con raccordo in ottone da ½” M/F antirotazione e
            elementi si adatta facilmente a vari interassi. Completo di raccordi e                                      di collare guainato fonoassorbente. Telaio in acciaio zincato EN 10143,
            collare guainato fonoassorbente. Telaio in acciaio zincato EN 10143,                                        EN 10346. Cappellotti in polietilene (PE), rosoni in nylon PA6 bianco.
            EN 10346. Pannello in legno multistrato marino EN 315. Manicotti e                                          Componenti in acciaio 4.8 EN ISO 898.1 con zincatura elettrolitica 7-8
            prolunghe in ottone CW 614N EN 12164. Componenti in acciaio 4.8                                             μm. Manicotti e prolunghe ottone CW 614N EN 12164. Collare clippo
            EN ISO 898.1 con zincatura elettrolitica 7-8 μm. Collare clippo 1½”                                         1½” cod. 1730-810-60.                                                UNI EN 174  UNI EN 14688
                                                                                                                                                                                                      150 KG
            cod. 1730-810-60.                                                                                                                                                               ACQUA SANITARIA  C O M P L I A N T
                                                                                                                                                                                              C O M P L I A N T
            DOTATO DI:
            • Un pannello di multistrato marino per il fissaggio della ceramica;
            • Una traversa con collare da Ø 50 mm per il fissaggio delle tubazioni
              di scarico;
            • Una traversa con un raccordo M-F ½” dritto in ottone (secondo la
              norma EN12164) per il fissaggio delle tubazioni idrauliche.


                         TIPO       A        B        C         D        E         F                                                  TIPO    A      B       C      D       E      F      G       I

              1730-207-40  TDO    550,5     880      ½" M/F   220x520   48-50     60,2      1 pz                          1730-207-20  TDL  530/560  310     47  Clippo 1 ½" M12x180  80/190  245-370  124/354  1 pz




                               A
                                           F
                                  C
                                                                                                                                     A                C
                                                                                                                                     I
                                                                                                                          B                               E
                                                                                                                                                G
                   B       D
                                                                                                                                  D
                                                                                                                                     F
                               E
