Page 529 - NICCONS - CATALOGO 2024
P. 529

Fissaggio sanitari per cartongesso


 TELAIO     TELAIO

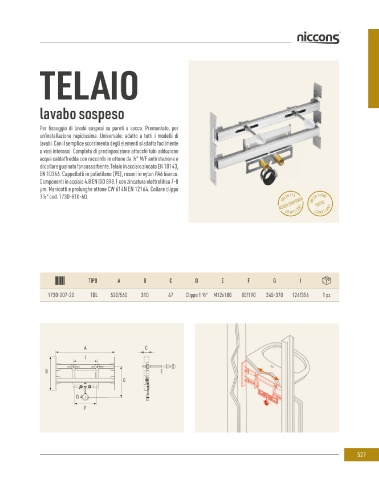

 orinatoio sospeso  lavabo sospeso


 Per fissaggio di orinatoi sospesi su pareti a secco. Struttura portante   Per fissaggio di lavabi sospesi su pareti a secco. Premontato, per
 premontata in acciaio zincato a norma EN10143 e EN10346, per   un’installazione rapidissima. Universale: adatto a tutti i modelli di
 una rapida installazione. Regolabile in opera, telaio predisposto per   lavabi. Con il semplice scorrimento degli elementi si adatta facilmente
 sostenere alle pareti in cartongesso gli orinatoi sospesi in ceramica   a vasi interassi. Completo di predisposizione attacchi tubi adduzione
 e il  relativo impianto  idraulico. Con  il semplice  scorrimento degli   acqua calda/fredda con raccordo in ottone da ½” M/F antirotazione e
 elementi si adatta facilmente a vari interassi. Completo di raccordi e   di collare guainato fonoassorbente. Telaio in acciaio zincato EN 10143,
 collare guainato fonoassorbente. Telaio in acciaio zincato EN 10143,   EN 10346. Cappellotti in polietilene (PE), rosoni in nylon PA6 bianco.
 EN 10346. Pannello in legno multistrato marino EN 315. Manicotti e   Componenti in acciaio 4.8 EN ISO 898.1 con zincatura elettrolitica 7-8
 prolunghe in ottone CW 614N EN 12164. Componenti in acciaio 4.8   μm. Manicotti e prolunghe ottone CW 614N EN 12164. Collare clippo
 EN ISO 898.1 con zincatura elettrolitica 7-8 μm. Collare clippo 1½”   1½” cod. 1730-810-60.  UNI EN 174  UNI EN 14688
                                                                                           150 KG
 cod. 1730-810-60.                                                              ACQUA SANITARIA  C O M P L I A N T
                                                                                  C O M P L I A N T
 DOTATO DI:
 • Un pannello di multistrato marino per il fissaggio della ceramica;
 • Una traversa con collare da Ø 50 mm per il fissaggio delle tubazioni
 di scarico;
 • Una traversa con un raccordo M-F ½” dritto in ottone (secondo la
 norma EN12164) per il fissaggio delle tubazioni idrauliche.


 TIPO  A  B  C  D  E  F   TIPO    A       B      C       D      E      F       G      I

 1730-207-40  TDO  550,5  880  ½" M/F  220x520  48-50  60,2  1 pz  1730-207-20  TDL  530/560  310  47  Clippo 1 ½" M12x180  80/190  245-370  124/354  1 pz




 A
 F
 C
                         A                C
                         I
              B                                E
                                    G
 B  D
                       D
                         F
 E
