P. 104

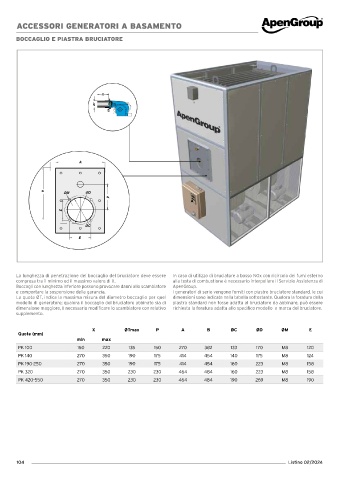

ACCESSORI GENERATORI A BASAMENTO
BOCCAGLIO E PIASTRA BRUCIATORE
X
ØT 55
A
B
ØM ØD
P
E
ØC
E
La lunghezza di penetrazione del boccaglio del bruciatore deve essere In caso di utilizzo di bruciatore a basso NOx con ricircolo dei fumi esterno
compresa tra il minimo ed il massimo valore di X. alla testa di combustione è necessario interpellare il Servizio Assistenza di
Boccagli con lunghezza inferiore possono provocare danni allo scambiatore ApenGroup.
e comportare la sospensione della garanzia. I generatori di serie vengono forniti con piastre bruciatore standard, le cui
La quota ØT, indica la massima misura del diametro boccaglio per quel dimensioni sono indicate nella tabella sottostante. Qualora la foratura della
modello di generatore; qualora il boccaglio del bruciatore abbinato sia di piastra standard non fosse adatta al bruciatore da abbinare, può essere
dimensione maggiore, è necessario modificare lo scambiatore con relativo richiesta la foratura adatta allo specifico modello e marca del bruciatore.
supplemento.
X ØTmax P A B ØC ØD ØM E
Quote (mm)
min max
PK 100 150 220 135 150 270 382 133 170 M8 120
PK 140 270 350 190 175 414 454 140 175 M8 124
PK 190-250 270 350 190 175 414 454 160 223 M8 158
PK 320 270 350 230 230 464 484 160 223 M8 158
PK 420-550 270 350 230 230 464 484 190 269 M8 190
