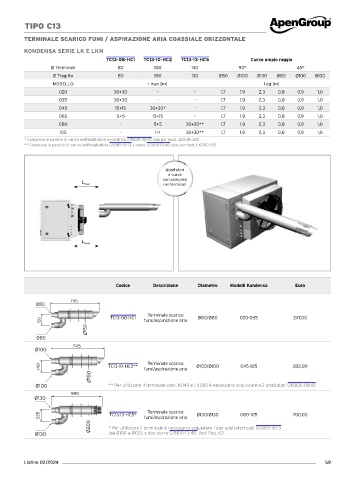

Page 59 - APENGROUP - LISTINO FEBBRAIO 2024
P. 59
TIPO C13
TERMINALE SCARICO FUMI / ASPIRAZIONE ARIA COASSIALE ORIZZONTALE
KONDENSA SERIE LK E LKN
TC13-08-HC1 TC13-10-HC2 TC13-13-HC5 Curve ampio raggio
Ø Terminale 80 100 130 90° 45°
Ø Tragitto 80 100 130 Ø80 Ø100 Ø130 Ø80 Ø100 Ø130
MODELLO l max [m] l eq [m]
020 30+30 - - 1,7 1,9 2,3 0,8 0,9 1,0
035 30+30 - - 1,7 1,9 2,3 0,8 0,9 1,0
045 15+15 30+30* - 1,7 1,9 2,3 0,8 0,9 1,0
065 5+5 15+15 - 1,7 1,9 2,3 0,8 0,9 1,0
080 - 5+5 30+30** 1,7 1,9 2,3 0,8 0,9 1,0
105 - 1+1 30+30** 1,7 1,9 2,3 0,8 0,9 1,0
* Comprese le perdite di carico dell'adattatore eccentrico G15835-08-10 solo per mod. LK045-065
** Comprese le perdite di carico dell'adattatore G15815-10-13 e curve G15810-13-45 solo per mod. LK080-105
Adattatori
e curve
non compresi
L 1max nei terminali
L 2max
Codice Descrizione Diametro Modelli Kondensa Euro
745
Ø80
Terminale scarico
120 TC13-08-HC1 fumi/aspirazione aria Ø80/Ø80 020-065 247,00
Ø150
Ø80
745
Ø100
Terminale scarico
140 TC13-10-HC2** fumi/aspirazione aria Ø100/Ø100 045-105 283,00
Ø150
Ø100 ** Per utilizzare il terminale con LK045 e LK065 è necessario acquistare n.2 adattatori G15835-08-10
990
Ø130
Terminale scarico
225 TC13-13-HC5* fumi/aspirazione aria Ø130/Ø130 080-105 700,00
Ø200 * Per utilizzare il terminale è necessario acquistare i due adattatori cod. G15815-10-13
Ø130 (da Ø100 a Ø130) e due curve G15810-13-45. Vedi Pag. 63
Listino 02/2024 59
