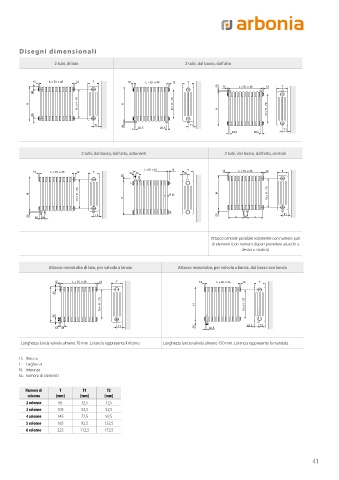

Disegni dimensionali

2 tubi, di lato 2 tubi, dal basso, dall’alto

12 L = El. x 45 12 T 12 L = El. x 45 12 T
20 12 L = El. x 45 12 T
35
N = H - 70
H H N = H - 70 H N = H - 70

35
T1 T1
20 22,5 22,5
T1
22,5 22,5

2 tubi, dal basso, dall'alto, adiacenti 2 tubi, dal basso, dall'alto, centrali

L = El. x 45 12 T
12 L = El. x 45 12 T 12 L = El. x 45 12 T
20 50 T/2
20
L L
H N = H - 70 H Ø 25 H N = H - 70

E
20 20 50 T1 20 = 50 = T1

Attacco centrale possibile solamente con numero pari
di elementi (con numero dispari prevedere attacchi a
destra o sinistra)

Attacco monotubo di lato, per valvola a lancia Attacco monotubo, per valvola a lancia, dal basso con lancia

12 L = El. x 45 12 T 12 L = El. x 45 12 T
35
N = H - 70 H N = H - 70

35
T1 20 52,5 T2
12 45 22,5

Lunghezza lancia valvola almeno 70 mm. La lancia rappresenta il ritorno. Lunghezza lancia valvola almeno 150 mm. La lancia rappresenta la mandata.

H: Altezza
L: Larghezza
N: Interasse
EL: numero di elementi

Numero di T T1 T2
colonne [mm] [mm] [mm]
2 colonne 65 32,5 12,5
3 colonne 105 52,5 52,5
4 colonne 145 72,5 92,5
5 colonne 185 92,5 132,5
6 colonne 225 112,5 172,5
