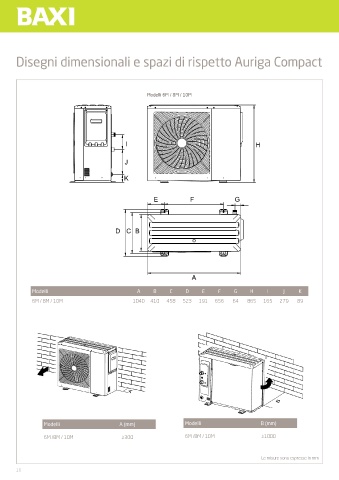

Disegni dimensionali e spazi di rispetto Auriga Compact
Modelli 6M / 8M / 10M
I H
J
K
E F G
D C B
A
A
Modelli A B C D E F G H I J K
6M / 8M / 10M 1040 410 458 523 191 656 64 865 165 279 89
A
B
Modelli A (mm) Modelli B (mm)
6M /8M / 10M ≥300 6M /8M / 10M ≥1000
Le misure sono espresse in mm
16
