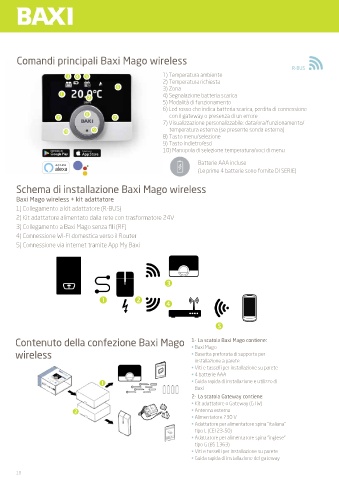

Comandi principali Baxi Mago wireless
1) Temperatura ambiente
2) Temperatura richiesta
3) Zona
4) Segnalazione batteria scarica
5) Modalità di funzionamento
6) Led rosso che indica batteria scarica, perdita di connessione
con il gateway o presenza di un errore
7) Visualizzazione personalizzabile: data/ora/funzionamento/
temperatura esterna (se presente sonda esterna)
8) Tasto menu/selezione
9) Tasto indietro/esci
10) Manopola di selezione temperatura/voci di menu
Batterie AAA incluse
(Le prime 4 batterie sono fornite DI SERIE)
Schema di installazione Baxi Mago wireless
Baxi Mago wireless + kit adattatore
1) Collegamento a kit adattatore (R-BUS)
2) Kit adattatore alimentato dalla rete con trasformatore 24V
3) Collegamento a Baxi Mago senza fili (RF)
4) Connessione WI-FI domestica verso il Router
5) Connessione via internet tramite App My Baxi
Contenuto della confezione Baxi Mago 1- La scatola Baxi Mago contiene:
• Baxi Mago
wireless • Basetta preforata di supporto per
installazione a parete
• Viti e tasselli per installazione su parete
• 4 batterie AAA
• Guida rapida di installazione e utilizzo di
Baxi
2- La scatola Gateway contiene:
• Kit adattatore o Gateway (GTW)
• Antenna esterna
• Alimentatore 230 V
• Adattatore per alimentatore spina “italiana”
tipo L (CEI 23-50)
• Adattatore per alimentatore spina “inglese”
tipo G (BS 1363)
• Viti e tasselli per installazione su parete
• Guida rapida di installazione del gateway
