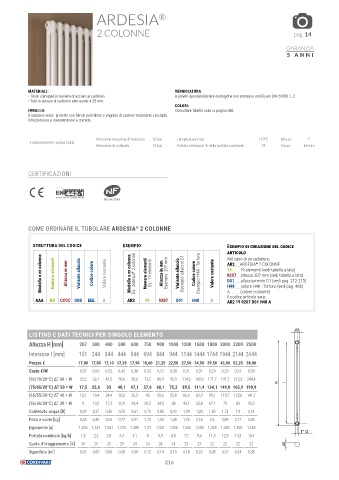

P. 216
ARDESIA ®
2 COLONNE pag. 14
GARANZIA
5 ANNI
MATERIALI: VERNICIATURA:
• Teste stampate in lamiera di acciaio al carbonio. A polveri epossipoliestere ecologiche con processo certificato DIN 55900-1,-2.
• Tubi in acciaio al carbonio elettrouniti ø 25 mm.
COLORI:
IMBALLO: Consultare tabella colori a pagina 486.
Il radiatore viene protetto con film di polietilene e angolari di cartone totalmente riciclabili.
Istruzioni uso e manutenzione a corredo.
Pressione massima di esercizio 10 bar Temperatura max 110°C Mozzo 1”
Funzionamento: acqua calda
Pressione di collaudo 13 bar Portata minima in % della portata nominale: 18 Passo 46 mm
CERTIFICAZIONI
NF 047/143
COME ORDINARE IL TUBOLARE ARDESIA 2 COLONNE
®
STRUTTURA DEL CODICE ESEMPIO Esempio di creazione del codice
articolo
Modello e nr colonne Numero elementi Altezza in mm Variante allaccio Codice colore Valore costante Modello e nr colonne Es.: Ardesia ® 2 colonne Numero elementi Es.: 19 elementi Altezza in mm Esempio: 207 mm Variante allaccio Esempio: allaccio D1 Codice colore Esempio: H48 - Tortora Valore costante AR2 ARDESIA 2 COLONNE
Nel caso di un radiatore:
®
19 19 elementi (vedi tabella a lato)
0207 altezza 207 mm (vedi tabella a lato)
D01 allacciamento D1 (vedi pag. 212-213)
H48 colore H48 - Tortora (vedi pag. 486)
Il codice articolo sarà:
AAA BB CCCC DDD EEE A AR2 19 0207 D01 H48 A A (valore costante)
AR2 19 0207 D01 H48 A
66
LISTINO E DATI TECNICI PER SINGOLO ELEMENTO
Altezza H [mm] 207 300 400 500 600 750 900 1000 1200 1500 1800 2000 2200 2500
Interasse I [mm] 151 244 344 444 544 694 844 944 1144 1444 1744 1944 2144 2444
Prezzo € 17,00 17,00 17,10 17,20 17,90 18,60 21,25 22,50 27,50 34,50 39,50 43,00 52,25 58,00
Costo €/W 0,97 0,66 0,52 0,43 0,38 0,32 0,31 0,30 0,31 0,31 0,29 0,29 0,31 0,30
(90/70/20°C) ΔT 60 = W 22,2 32,1 41,5 50,6 59,6 73,2 86,9 95,9 114,3 142,6 171,7 191,7 212,3 244,4
H I
(75/65/20°C) ΔT 50 = W 17,5 25,6 33 40,1 47,1 57,6 68,1 75,2 89,5 111,4 134,1 149,8 165,9 190,9
(65/55/20°C) ΔT 40 = W 13,1 19,4 24,9 30,2 35,3 43 50,6 55,8 66,3 82,3 99,1 110,7 122,6 141,1
(55/45/20°C) ΔT 30 = W 9 13,5 17,3 20,9 24,4 29,5 34,5 38 45,1 55,8 67,1 75 83 95,5
Contenuto acqua [lt] 0,29 0,37 0,45 0,53 0,61 0,73 0,85 0,93 1,09 1,33 1,58 1,74 1,9 2,14
Peso a vuoto [kg] 0,35 0,49 0,63 0,77 0,91 1,12 1,33 1,48 1,76 2,18 2,6 2,89 3,17 3,59
Esponente [n] 1,303 1,247 1,261 1,275 1,289 1,31 1,331 1,335 1,343 1,355 1,355 1,355 1,355 1,355
1" G
Portata nominale [kg/h] 1,5 2,2 2,8 3,4 4,1 5 5,9 6,5 7,7 9,6 11,5 12,9 14,3 16,4
Quota d’irraggiamento [%] 30 25 25 25 24 24 24 24 23 23 22 22 22 22 46
Superficie [m ] ² 0,03 0,05 0,06 0,08 0,09 0,12 0,14 0,15 0,18 0,23 0,28 0,31 0,34 0,38
