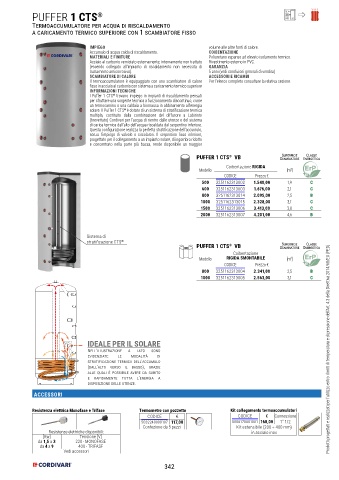

Page 342 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

PUFFER 1 CTS ®
Termoaccumulatore per acqua di riscaldamento
a caricamento termico superiore con 1 scambiatore fisso

IMPIEGO volume alle altre fonti di calore.
Accumulo di acqua calda di riscaldamento. COIBENTAZIONE
MATERIALI E FINITURE Poliuretano espanso ad elevato isolamento termico.
Acciaio al carbonio verniciato esternamente; internamente non trattato Rivestimento esterno in PVC.
(essendo collegato all’impianto di riscaldamento non necessita di GARANZIA
trattamento anticorrosivo). 5 anni (vedi condizioni generali di vendita)
SCAMBIATORE DI CALORE ACCESSORI E RICAMBI
Il termoaccumulatore è equipaggiato con uno scambiatore di calore Per l’elenco completo consultare la relativa sezione.
fisso in acciaio al carbonio con sistema a caricamento termico superiore
INFORMAZIONI TECNICHE
I Puffer 1 CTS trovano impiego in impianti di riscaldamento pensati
®
per sfruttare una sorgente termica a funzionamento discontinuo, come
un termocamino o una caldaia a biomassa in abbinamento all’energia
solare. Il Puffer 1 CTS è dotato di un sistema di stratificazione termica
®
multipla, costituito dalla combinazione del diffusore a Labirinto
(brevettato) Cordivari per l’acqua di rientro dalle utenze e del sistema
di carica termica dall’alto dell’acqua riscaldata dal serpentino inferiore.
Questa configurazione realizza la perfetta stratificazione dell’accumulo,
senza l’impiego di valvole o circolatori. Il serpentino fisso inferiore,
progettato per il collegamento a un impianto solare, di ingombro ridotto
e concentrato nella parte più bassa, rende disponibile un maggior
Classe
Superficie
PUFFER 1 CTS VB Scambiatore Energetica
®
Coibentazione RIGIDA
Modello [m ] 2
CODICE Prezzo €
500 3251162313002 1.540,00 1,9 C
600 3251162313003 1.676,00 2,1 C
800 3251162313014 2.095,00 2,5 B
1000 3251162313015 2.328,00 3,1 C
1500 3251162313006 3.413,00 3,8 C
2000 3251162313007 4.201,00 4,6 B

Sistema di
stratificazione CTS ®
Classe
Superficie
PUFFER 1 CTS VB Scambiatore Energetica
®
Coibentazione
Modello RIGIDA SMONTABILE [m ] 2
CODICE Prezzo €
800 3251162313004 2.341,00 2,5 B
1000 3251162313005 2.563,00 3,1 C

IDEALE PER IL SOLARE
Nell’illustrazione a lato sono Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
evidenziate le modalità di
stratificazione termica dell’accumulo
(dall’alto verso il basso), grazie
alle quali è possibile avere da subito
e rapidamente tutta l’energia a
disposizione delle utenze.

ACCESSORI

Resistenza elettrica Monofase e Trifase Termometro con pozzetto Kit collegamento termoaccumulatori
CODICE € CODICE € Connessione
5032240000107 117,00 5006170001001 168,00 1” 1/2
Confezione da 5 pezzi Kit estensibile (200 ÷ 400 mm)
Resistenze elettriche disponibili: in acciaio inox
[Kw] Tensione [V]
da 1,5 a 3 220 - MONOFASE
da 4 a 9 400 - TRIFASE
Vedi accessori

342
