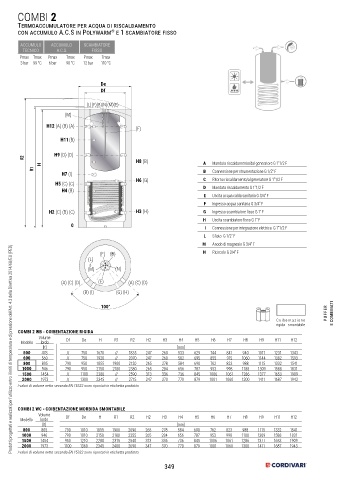

Page 349 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI
P. 349
COMBI 2
Termoaccumulatore per acqua di riscaldamento
con accumulo A.C.S in Polywarm e 1 scambiatore fisso
®
ACCUMULO ACCUMULO SCAMBIATORE
TECNICO A.C.S. FISSO
Pmax Tmax Pmax Tmax Pmax Tmax
3 bar 99 °C 6 bar 90 °C 12 bar 110 °C
De
Df
(L) (F)(B)(N)(M)(E)
(M)
H12 (A) (B) (A) (F)
H11 (B)
H9 (D) (D)
R2
H8 (B) A Mandata riscaldamento/dal generatore G 1”1/2 F
R1 H B Connessione per strumentazione G 1/2” F
H7 (I)
H6 (G) C Ritorno riscaldamento/al generatore G 1”1/2 F
H5 (C) (C)
H4 (B) D Mandata riscaldamento G 1”1/2 F
E Uscita acqua calda sanitaria G 3/4” F
F Ingresso acqua sanitaria G 3/4” F
H2 (C) (B) (C) H3 (H) G Ingresso scambiatore fisso G 1” F
H Uscita scambiatore fisso G 1” F
0 I Connessione per integrazione elettrica G 1”1/2 F
L Sfiato G 1/2” F
M Anodo di magnesio G 3/4” F
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
(F) (B) N Ricircolo G 3/4” F
(L)
(M) (N)
(A) (C) (D) (E) (A) (C) (D)
(B) (I) (G) (H)
100°
PUFFER E COMBINATI
Coibentazione
rigida smontabile
COMBI 2 WB - COIBENTAZIONE RIGIDA
Volume Df De H R1 R2 H2 H3 H4 H5 H6 H7 H8 H9 H11 H12
Modello lordo
[lt] [mm]
500 478 // 750 1670 // 1835 247 260 533 629 744 841 940 1011 1231 1343
600 560 // 750 1920 // 2070 247 260 582 695 855 915 1060 1144 1382 1593
800 805 790 950 1855 1900 2120 265 278 584 690 762 823 988 1115 1332 1541
1000 946 790 950 2150 2180 2380 265 284 656 787 953 998 1188 1309 1588 1831
1500 1454 // 1100 2280 // 2590 313 336 736 845 1006 1061 1286 1377 1653 1909
2000 1973 // 1300 2345 // 2715 347 370 770 879 1001 1060 1300 1411 1687 1943
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
COMBI 2 WC - COIBENTAZIONE MORBIDA SMONTABILE
Volume
Modello lordo Df De H R1 R2 H2 H3 H4 H5 H6 H7 H8 H9 H11 H12
[lt] [mm]
800 805 790 1010 1855 1900 2090 265 278 584 690 762 823 988 1115 1332 1541
1000 946 790 1010 2150 2180 2355 265 284 656 787 953 998 1188 1309 1588 1831
1500 1454 950 1210 2280 2315 2540 313 336 736 845 1006 1061 1286 1377 1653 1909
2000 1973 1100 1360 2345 2400 2690 347 370 770 879 1001 1060 1300 1411 1687 1943
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
