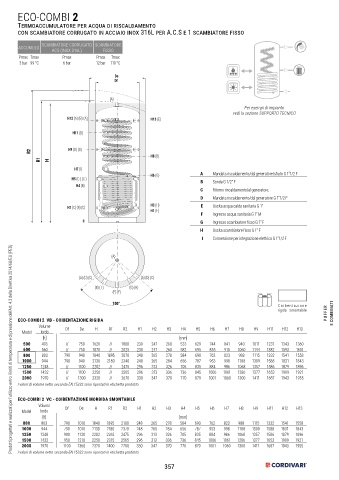

Page 357 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI
P. 357
ECO-COMBI 2
Termoaccumulatore per acqua di riscaldamento
con scambiatore corrugato in acciaio inox 316L per A.C.S e 1 scambiatore fisso
SCAMBIATORE CORRUGATO SCAMBIATORE
ACCUMULO
ACS (INOX 316L) FISSO
Pmax Tmax Pmax Pmax Tmax
3 bar 99 °C 6 bar 12 bar 110 °C
De
Df
(A)
Per esempi di impianto
vedi la sezione SUPPORTO TECNICO
H12 (A) (B) (A) H13 (E)
H11 (B)
R2 H9 (D) (D)
H8 (B)
R1 H
H7 (I)
H6 (G) A Mandata riscaldamento/dal generatore/sfiato G 1”1/2 F
H5 (C ) (C ) B Sonda G 1/2” F
H4 (B)
C Ritorno riscaldamento/al generatore.
D Mandata riscaldamento/dal generatore G 1”1/2 F
H3 (H) E Uscita acqua calda sanitaria G 1”
H2 (C) (B) (C)
H1 (F)
F Ingresso acqua sanitaria G 1” M
0 G Ingresso scambiatore fisso G 1” F
H Uscita scambiatore fisso G 1” F
I Connessione per integrazione elettrica G 1”1/2 F
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
(A)
(A) (D) (C) (A) (D) (C)
(B) ( I ) (G) (H)
(E) (F)
100° Coibentazione
rigida smontabile PUFFER E COMBINATI
ECO-COMBI 2 VB - COIBENTAZIONE RIGIDA
Volume Df De H R1 R2 H1 H2 H3 H4 H5 H6 H7 H8 H9 H11 H12 H13
Model lordo
[lt] [mm]
500 478 // 750 1620 // 1800 230 247 260 533 629 744 841 940 1011 1231 1343 1360
600 560 // 750 1870 // 2025 230 247 260 582 695 855 915 1060 1144 1382 1593 1610
800 803 790 940 1840 1895 2070 248 265 278 584 690 762 823 988 1115 1332 1541 1558
1000 944 790 940 2130 2180 2340 248 265 284 656 787 953 998 1188 1309 1588 1831 1843
1250 1248 // 1100 2202 // 2475 296 313 326 705 835 884 986 1068 1357 1586 1879 1896
1500 1432 // 1100 2250 // 2505 296 313 336 736 845 1006 1061 1286 1377 1653 1909 1921
2000 1970 // 1300 2320 // 2670 330 347 370 770 879 1001 1060 1300 1411 1687 1943 1955
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
ECO-COMBI 2 VC - COIBENTAZIONE MORBIDA SMONTABILE
Volume Df De H R1 R2 H1 H2 H3 H4 H5 H6 H7 H8 H9 H11 H12 H13
Model lordo
[lt] [mm]
800 803 790 1010 1840 1895 2100 248 265 278 584 690 762 823 988 1115 1332 1541 1558
1000 944 790 1010 2130 2180 2370 248 265 284 656 787 953 998 1188 1309 1588 1831 1843
1250 1248 900 1120 2202 2262 2475 296 313 326 705 835 884 986 1068 1357 1586 1879 1896
1500 1432 950 1210 2250 2315 2565 296 313 336 736 845 1006 1061 1286 1377 1653 1909 1921
2000 1970 1100 1360 2320 2400 2700 330 347 370 770 879 1001 1060 1300 1411 1687 1943 1955
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
