Page 433 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

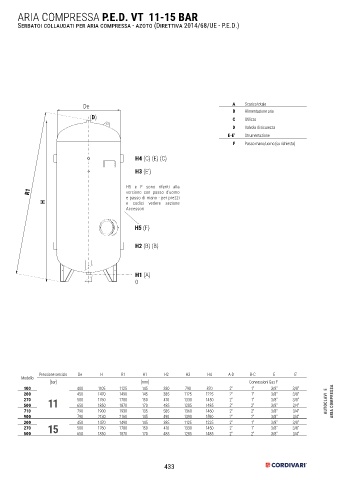

ARIA COMPRESSA P.E.D. VT 11-15 BAR
Serbatoi collaudati per aria compressa - azoto (Direttiva 2014/68/UE - P.E.D.)

De A Scarico totale
B Alimentazione aria
(D) C Utilizzo
D Valvola di sicurezza
E-E’ Strumentazione
F Passo mano/uomo (su richiesta)

H4 (C) (E) (C)

H3 (E’)

H5 e F sono riferiti alla
R1 versione con passo d’uomo
e passo di mano - per prezzi
H e codici vedere sezione
Accessori

H5 (F)

H2 (B) (B)

H1 (A)
0

Pressione sercizio De H R1 H1 H2 H3 H4 A-D B-C E E’
Modello
[bar] [mm] Connessioni Gas F
100 400 1105 1125 145 380 790 870 2” 1” 3/8” 3/8”
200 450 1470 1490 145 385 1125 1225 2” 1” 3/8” 3/8”
270 11 500 1760 1780 150 410 1330 1450 2” 1” 3/8” 3/8” AUTOCLAVI E ARIA COMPRESSA
500 650 1850 1870 170 485 1285 1485 2” 2” 3/8” 3/4”
710 790 1900 1930 135 585 1360 1460 2” 2” 3/8” 3/4”
900 790 2130 2160 145 490 1390 1590 2” 2” 3/8” 3/4”
200 450 1470 1490 145 385 1125 1225 2” 1” 3/8” 3/8”
270 15 500 1760 1780 150 410 1330 1450 2” 1” 3/8” 3/8”
500 650 1850 1870 170 485 1285 1485 2” 2” 3/8” 3/4”

433
