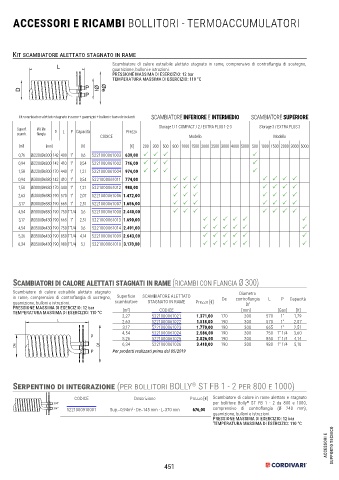

Page 451 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

ACCESSORI E RICAMBI BOLLITORI - TERMOACCUMULATORI

Kit scambiatore alettato stagnato in rame

L Scambiatore di calore estraibile alettato stagnato in rame, comprensivo di controflangia di sostegno,
guarnizione, bulloni e istruzioni.
PRESSIONE MASSIMA DI ESERCIZIO: 12 bar
TEMPERATURA MASSIMA DI ESERCIZIO: 110 °C
P Øi
D Øe
P

kit scambiatore alettato stagnato in rame + guarnizini + bulloni e bussole isolanti SCAMBIATORE INFERIORE E INTERMEDIO SCAMBIATORE SUPERIORE
Storage 1/ 1 COMPACT / 2 / EXTRA PLUS 1-2-3 Storage 3 / EXTRA PLUS 3
Superf. Øi / Øe L P Capacità Prezzo
scamb. flangia D
CODICE Modello Modello
[m ] 2 [mm] [lt] [€] 200 300 500 800 1000 1500 2000 2500 3000 4000 5000 500 1000 1500 2000 3000 5000
0,76 Øi220/Øe300 142 400 1” 0,6 5221000061003 639,00    
0,94 Øi220/Øe300 142 410 1” 0,54 5221000061002 716,00    
1,58 Øi220/Øe300 170 440 1” 1,21 5221000061004 974,00    
0,94 Øi300/Øe380 142 410 1” 0,54 5221000061011 774,00       
1,58 Øi300/Øe380 170 440 1” 1,21 5221000061012 988,00       
2,63 Øi300/Øe380 190 570 1” 2,07 5221000061006 1.472,00       
3,17 Øi300/Øe380 190 665 1” 2,51 5221000061007 1.656,00       
4,54 Øi300/Øe380 190 750 1”1/4 3,6 5221000061008 2.440,00       
3,17 Øi350/Øe430 190 665 1” 2,51 5221000061013 1.690,00      
4,54 Øi350/Øe430 190 750 1”1/4 3,6 5221000061014 2.491,00      
5,26 Øi350/Øe430 190 850 1”1/4 4,14 5221000061009 2.643,00      
6,34 Øi350/Øe430 190 980 1”1/4 5,1 5221000061010 3.170,00      

Scambiatori di calore alettati stagnati in rame (ricambi con flangia Ø 300)

Scambiatore di calore estraibile alettato stagnato Diametro
in rame, comprensivo di controflangia di sostegno, Superficie SCAMBIATORE ALETTATO De controflangia L P Capacità
guarnizione, bulloni e istruzioni. scambiatore STAGNATO IN RAME Prezzo [€] Df
PRESSIONE MASSIMA DI ESERCIZIO: 12 bar [m ] 2 CODICE [mm] [Gas] [lt]
TEMPERATURA MASSIMA DI ESERCIZIO: 110 °C
2,27 5221000061021 1.371,00 170 300 570 1” 1,79
2,63 5221000061022 1.518,00 190 300 570 1” 2,07
3,17 5221000061023 1.770,00 190 300 665 1” 2,51
4,54 5221000061024 2.586,00 190 300 750 1” 1/4 3,60
P
5,26 5221000061025 2.826,00 190 300 850 1” 1/4 4,14
Df 6,34 5221000061026 3.418,00 190 300 980 1” 1/4 5,10
P Per prodotti realizzati prima del 05/2019

Serpentino di integrazione (per bollitori BOLLY ST FB 1 - 2 per 800 e 1000)
®

CODICE Descrizione Prezzo [€] Scambiatore di calore in rame alettato e stagnato
®
3/4” per bollitore Bolly ST FB 1 - 2 da 800 e 1000,
3/4” 5221000910001 Sup.=0,94m - De=145 mm - L=370 mm 676,00 comprensivo di controflangia (Ø 240 mm),
2
guarnizione, bulloni e istruzioni.
PRESSIONE MASSIMA DI ESERCIZIO: 12 bar
TEMPERATURA MASSIMA DI ESERCIZIO: 110 °C
ACCESSORI E SUPPORTO TECNICO

451
