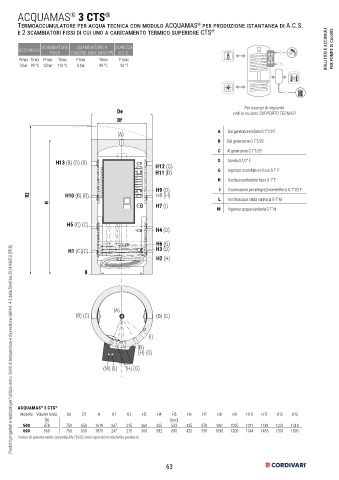

ACQUAMAS 3 CTS
®
®
Termoaccumulatore per acqua tecnica con modulo ACQUAMAS per produzione istantanea di A.C.S.
®
e 2 scambiatori fissi di cui uno a caricamento termico superiore CTS ®

SCAMBIATORE SCAMBIATORE A DUREZZA
ACCUMULO BOLLITORI E ACCUMULI PER POMPE DI CALORE
FISSO PIASTRE INOX (MACS ) A.C.S.
®
Pmax Tmax Pmax Tmax Pmax Tmax F max
3 bar 99 °C 12 bar 110 °C 8 bar 99 °C 30 °f

Per esempi di impianto
De vedi la sezione SUPPORTO TECNICO
Df
(A) A Dal generatore/sfiato G 1”1/2 F
B Dal generatore G 1”1/2 F
C Al generatore G 1”1/2 F

H13 (B) (D) (B) D Sonda G 1/2” F
H12 (G)
H11 (D) G Ingresso scambiatore fisso G 1” F
H Uscita scambiatore fisso G 1” F
H9 (D) I Connessione per integrazione elettrica G 1”1/2 F
R2 H10 (B) (B) H8 (H)
L Uscita acqua calda sanitaria G 1” M
H7 (I) M Ingresso acqua sanitaria G 1” M
H

H5 (C) (C)
H4 (D)
H6 (G)
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
H1 (C)(C) H3 (D)
H2 (H)

0

(A)
(B) (C) (B) (C)

(I)
(D)
(H) (G)

(M) (L) (H) (G)

®
ACQUAMAS 3 CTS ®
Modello Volume lordo De Df H H1 H2 H3 H4 H5 H6 H7 H8 H9 H10 H11 H12 H13
[lt] [mm]
500 478 750 650 1619 247 215 360 425 533 425 870 930 1025 1011 1130 1231 1343
600 560 750 650 1870 247 215 360 582 695 425 970 1090 1200 1144 1485 1391 1593
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
