STRATOS ®

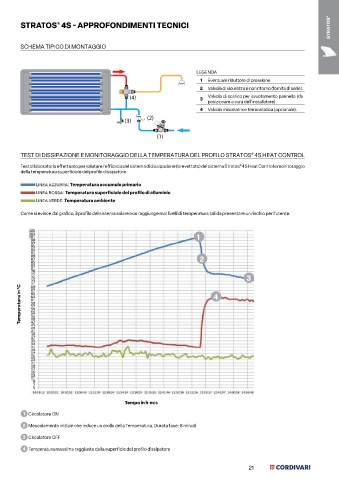

STRATOS 4S - APPROFONDIMENTI TECNICI
®

SCHEMA TIPICO DI MONTAGGIO

LEGENDA
1 Eventuale riduttore di pressione.
2 Valvola di sicurezza e non ritorno (fornita di serie).
HOT
2 1 MIN
MAX 7
(4) 3 Valvola di scarico per svuotamento pannello (da
COLD
posizionare a cura dell’installatore).
4 Valvola miscelatrice termostatica (opzionale).
(3) (2) 4
(1)

TEST DI DISSIPAZIONE E MONITORAGGIO DELLA TEMPERATURA DEL PROFILO STRATOS 4S HEAT CONTROL
®
Test di laboratorio effettuato per valutare l’efficacia del sistema di dissipazione (brevettato) del sistema Stratos 4S Heat Control e monitoraggio
®
della temperatura superficiale del profilo dissipatore.
Linea azzurra: Temperatura accumulo primario
Linea rossa: Temperatura superficiale del profilo di alluminio
Linea verde: Temperatura ambiente

Come si evince dal grafico, il profilo del sistema solare non raggiunge mai livelli di temperatura tali da presentare un rischio per l’utente.

1

2

3
Temperatura in °C 4

Tempo in h:m:s
1 Circolatore ON

2 Mescolamento iniziale che induce un crollo della Temperatura. Durata fase: 8 minuti
3 Circolatore OFF

4 Temperatura massima raggiunta dalla superficie del profilo dissipatore

21
