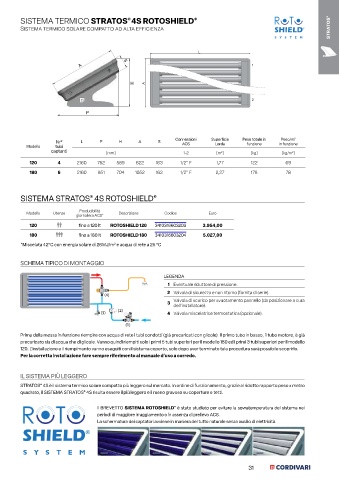

Page 31 - CORDIVARI - LISTINO SISTEMI TERMICI SOLARI 2024

SISTEMA TERMICO STRATOS 4S ROTOSHIELD ®
®
Sistema termico solare compatto ad alta efficienza STRATOS ®
SY STEM

L

A S 1 1

H H A
2
2

P
L

Connessioni Superficie Peso totale in Peso/m 2
Nr° L P H A S
Modello tubi ACS Lorda funzione in funzione
captanti [mm] 1-2 [m ] [kg] [kg/m ]
2
2
120 4 2160 752 589 822 163 1/2” F 1,77 122 69
180 6 2160 951 704 1052 163 1/2” F 2,27 178 78

SISTEMA STRATOS 4S ROTOSHIELD ®
®

Producibilità
Modello Utenze Descrizione Codice Euro
giornaliera ACS*
120 fino a 120 lt ROTOSHIELD 120 3410316603203 3.954,00
180 fino a 180 lt ROTOSHIELD 180 3410316603204 5.027,00
*Miscelata 42°C con energia solare di 26MJ/m e acqua di rete a 25 °C
2

SCHEMA TIPICO DI MONTAGGIO

LEGENDA
1 Eventuale riduttore di pressione.
2 HOT
1 MIN
(4) 2 Valvola di sicurezza e non ritorno (fornita di serie).
MAX 7
COLD
3 Valvola di scarico per svuotamento pannello (da posizionare a cura
dell’installatore).
(2)
(3) 4 4 Valvola miscelatrice termostatica (opzionale).
(1)
Prima della messa in funzione riempire con acqua di rete i tubi condotti (già precaricati con glicole). Il primo tubo in basso, il tubo motore, è già
precaricato sia di acqua che di glicole. Vanno quindi riempiti solo i primi 5 tubi superiori per il modello 180 ed i primi 3 tubi superiori per il modello
120. L’installazione e il riempimento vanno eseguiti con il sistema coperto, solo dopo aver terminato tale procedura sarà possibile scoprirlo.
Per la corretta installazione fare sempre riferimento al manuale d’uso a corredo.

IL SISTEMA PIÙ LEGGERO
®
STRATOS 4S è il sistema termico solare compatto più leggero sul mercato. In ordine di funzionamento, grazie al ridotto rapporto peso x metro
quadrato, il SISTEMA STRATOS 4S risulta essere il più leggero e il meno gravoso su coperture e tetti.
®
®
Il BREVETTO SISTEMA ROTOSHIELD è stato studiato per evitare la sovratemperatura del sistema nei
periodi di maggiore irraggiamento o in assenza di prelievo ACS.
La schermatura dei captatori avviene in maniera del tutto naturale senza ausilio di elettricità.

SY STEM

31
