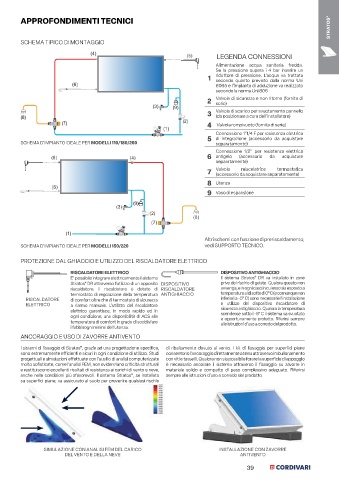

Page 39 - CORDIVARI - LISTINO SISTEMI TERMICI SOLARI 2024

APPROFONDIMENTI TECNICI
STRATOS ®

SCHEMA TIPICO DI MONTAGGIO

(4) (5) LEGENDA CONNESSIONI

Alimentazione acqua sanitaria fredda.
Se la pressione supera i 4 bar inserire un
1 riduttore di pressione. L’acqua va trattata
(6) secondo quanto previsto dalla norma Uni
8065 e l’impianto di adduzione va realizzato
secondo la norma Uni 806
2 Valvola di sicurezza e non ritorno (fornita di
(3) (9) serie)
3 Valvola di scarico per svuotamento pannello
(8) (da posizionare a cura dell’installatore)
HOT MIN (7) (2) 4 Valvola rompivuoto (fornita di serie)
2
1
(1) 4
MAX 7
COLD
Connessione 1”1/4 F per resistenza elettrica
5 di integrazione (accessorio da acquistare
SCHEMA D'IMPIANTO IDEALE PER MODELLI 110/180/260 separatamente)
Connessione 1/2” per resistenza elettrica
(5) (4) 6 antigelo (accessorio da acquistare
separatamente)
7 Valvola miscelatrice termostatica
(accessorio da acquistare separatamente)
8 Utenza
(6)
9 Vaso di espansione
(9)
(3)
(2)
(8)
(7) HOT 2 1 MIN
4 COLD MAX 7
(1)
Altri schemi con funzione di preriscaldamento,
SCHEMA D'IMPIANTO IDEALE PER MODELLI 150/220 vedi SUPPORTO TECNICO.

PROTEZIONE DAL GHIACCIO E UTILIZZO DEL RISCALDATORE ELETTRICO

RISCALDATORE ELETTRICO DISPOSITIVO ANTIGHIACCIO
E’ possibile integrare elettricamente il sistema Il sistema Stratos DR va installato in zone
®
Stratos DR attraverso l’utilizzo di un apposito DISPOSITIVO prive del rischio di gelate. Qualora questo non
®
riscaldatore. Il riscaldatore è dotato di RISCALDATORE avvenga, e in ogni caso in cui esso sia esposto a
termostato di regolazione della temperatura ANTIGHIACCIO temperature al di sotto di 0° C (e comunque non
RISCALDATORE di comfort oltre che di termostato di sicurezza inferiori a -5° C) sono necessarie l’installazione
ELETTRICO a riarmo manuale. L’utilizzo del riscaldatore e utilizzo del dispositivo riscaldatore di
elettrico garantisce, in modo rapido ed in sicurezza antighiaccio. Qualora la temperatura
scendesse sotto i -5° C il sistema va svuotato
ogni condizione, una disponibilità di ACS alla e opportunamente protetto. Riferirsi sempre
temperatura di comfort in grado di soddisfare alle istruzioni d’uso a corredo del prodotto.
i fabbisogni minimi dell’utenza.
ANCORAGGIO E USO DI ZAVORRE ANTIVENTO

I sistemi di fissaggio di Stratos , grazie ad una progettazione specifica, di ribaltamento dovuto al vento. I kit di fissaggio per superfici piane
®
sono estremamente efficienti e sicuri in ogni condizione di utilizzo. Studi consentono l’ancoraggio direttamente a terra attraverso imbullonamento
progettuali e simulazioni effettuate con l’ausilio di analisi computerizzate con viti e tasselli. Qualora non sia possibile forare la superficie di appoggio
molto sofisticate, come l’analisi FEM, non evidenziano criticità strutturali è necessario ancorare il sistema attraverso il fissaggio su zavorre in
e restituiscono eccellenti risultati di resistenza ai carichi di vento e neve, materiale solido e compatto di peso complessivo adeguato. Riferirsi
anche nelle condizioni più sfavorevoli. Il sistema Stratos , se installato sempre alle istruzioni d’uso a corredo del prodotto.
®
su superfici piane, va assicurato al suolo per prevenire qualsiasi rischio

SIMULAZIONE CON ANALISI FEM DEL CARICO INSTALLAZIONE CON ZAVORRE
DEL VENTO E DELLA NEVE ANTIVENTO
