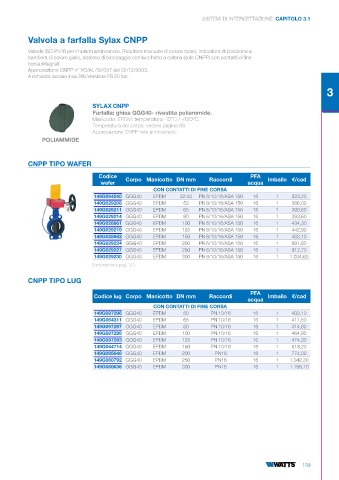

Page 111 - WATTS - CATALISTINO 2025

SISTEMI DI INTERCETTAZIONE CAPITOLO 3.1

Valvola a farfalla Sylax CNPP
Valvole ISO PN16 per impianti antincendio. Riduttore manuale di colore rosso, indicatore di posizione a
bandiera di colore giallo, sistema di bloccaggio con lucchetto a catena (solo CNPP) con contatti di fine
corsa integrati.
Approvazione CNPP n° YO/AL/12/037 del 02/12/2003.
A richiesta: acciaio inox 316-Versione PS 20 bar.

3

SYLAX CNPP
Farfalla: ghisa GGG40- rivestita poliammide.
Manicotto: EPDM: temperatura -15°C / +120°C.
Temperatura del corpo: vedere pagina 88.
Approvazione CNPP rete antincendio.
POLIAMMIDE

CNPP TIPO WAFER

Codice Corpo Manicotto DN mm Raccordi PFA Imballo €/cad
wafer acqua
CON CONTATTI DI FINE CORSA
149G064240 GGG40 EPDM 32/40 PN 6/10/16/ASA 150 16 1 323,20
149G029208 GGG40 EPDM 50 PN 6/10/16/ASA 150 16 1 386,00
149G029211 GGG40 EPDM 65 PN 6/10/16/ASA 150 16 1 393,60
149G029214 GGG40 EPDM 80 PN 6/10/16/ASA 150 16 1 393,60
149G028861 GGG40 EPDM 100 PN 6/10/16/ASA 150 16 1 434,30
149G029219 GGG40 EPDM 125 PN 6/10/16/ASA 150 16 1 442,90
149G028862 GGG40 EPDM 150 PN 6/10/16/ASA 150 16 1 483,10
149G029224 GGG40 EPDM 200 PN 6/10/16/ASA 150 16 1 691,80
149G029227 GGG40 EPDM 250 PN 6/10/16/ASA 150 16 1 912,70
149G029230 GGG40 EPDM 300 PN 6/10/16/ASA 150 16 1 1.034,60
Dimensioni a pag.121

CNPP TIPO LUG

PFA
Codice lug Corpo Manicotto DN mm Raccordi Imballo €/cad
acqua
CON CONTATTI DI FINE CORSA
149G097296 GGG40 EPDM 50 PN 10/16 16 1 402,10
149G064311 GGG40 EPDM 65 PN 10/16 16 1 411,50
149G097297 GGG40 EPDM 80 PN 10/16 16 1 414,80
149G097298 GGG40 EPDM 100 PN 10/16 16 1 464,90
149G097293 GGG40 EPDM 125 PN 10/16 16 1 474,30
149G044714 GGG40 EPDM 150 PN 10/16 16 1 518,20
149G095646 GGG40 EPDM 200 PN16 16 1 774,00
149G060792 GGG40 EPDM 250 PN16 16 1 1.042,30
149G060636 GGG40 EPDM 300 PN16 16 1 1.198,10

109
