CAPITOLO 3.2 DISPOSITIVI DI RITEGNO

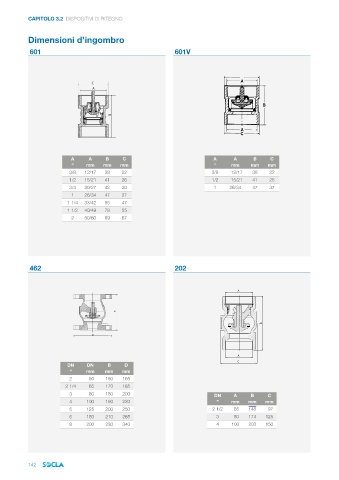

Dimensioni d’ingombro
601 601V
C
A
B
A A B C A A B C
” mm mm mm ” mm mm mm
3/8 12/17 38 22 3/8 12/17 38 22
1/2 15/21 41 26 1/2 15/21 41 26
3/4 20/27 42 30 1 26/34 47 37
1 26/34 47 37
1 1/4 33/42 55 47
1 1/2 40/49 78 55
2 50/60 89 67
462 202
A
B
B
D
A
C
DN DN B D
” mm mm mm
2 50 150 165
2 1/4 65 170 185
3 80 180 200 DN A B C
4 100 190 220 ” mm mm mm
5 125 200 250 2 1/2 65 148 97
6 150 210 285 3 80 174 125
8 200 230 340 4 100 203 150
