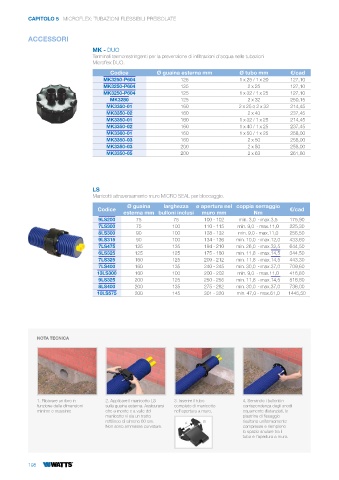

Page 200 - WATTS - CATALISTINO 2025

CAPITOLO 5 MICROFLEX: TUBAZIONI FLESSIBILI PREISOLATE

ACCESSORI
MK - DUO
Terminali termorestringenti per la prevenzione di infiltrazioni d’acqua nelle tubazioni
Microflex DUO.
Codice Ø guaina esterna mm Ø tubo mm €/cad
MK3250-P604 125 1 x 25 / 1 x 20 127,10
MK3250-P604 125 2 x 25 127,10
MK3250-P604 125 1 x 32 / 1 x 25 127,10
MK3280 125 2 x 32 250,15
MK3350-01 160 2 x 25 o 2 x 32 214,45
MK3350-02 160 2 x 40 237,45
MK3350-01 160 1 x 32 / 1 x 25 214,45
MK3350-02 160 1 x 40 / 1 x 25 237,45
MK3360-01 160 1 x 50 / 1 x 25 258,00
MK3350-03 160 2 x 50 258,00
MK3350-03 200 2 x 50 258,00
MK3350-05 200 2 x 63 261,80

LS
Manicotti attraversamento muro MICRO SEAL per bloccaggio.
Ø guaina larghezza ø apertura nel coppia serraggio
Codice €/cad
esterna mm bulloni inclusi muro mm Nm
9LS200 75 75 100 - 102 min. 3,0 - max.3,5 175,90
7LS300 75 100 110 - 115 min. 9,0 - max.11,0 225,30
8LS300 90 100 128 - 132 min. 9,0 - max.11,0 256,50
9LS315 90 100 134 - 136 min. 10,0 - max.12,0 433,60
7LS475 125 135 194 - 210 min. 26,0 - max.32,5 644,50
6LS325 125 125 175 - 180 min. 11,8 - max.14,5 344,50
7LS325 160 125 209 - 212 min. 11,8 - max.14,5 443,30
7LS400 160 135 240 - 245 min. 30,0 - max.37,0 709,60
13LS300 160 100 200 - 202 min. 9,0 - max.11,0 416,80
9LS325 200 125 250 - 255 min. 11,8 - max.14,5 516,80
8LS400 200 135 275 - 282 min. 30,0 - max.37,0 736,00
10LS575 200 145 301 - 320 min. 47,0 - max.61,0 1445,50

NOTA TECNICA

1. Ricavare un foro in 2. Applicare il manicotto LS 3. Inserire il tubo 4. Serrando i bulloni in
funzione delle dimensioni sulla guaina esterna. Assicurarsi completo di manicotto corrispondenza degli snodi
minime e massime che a monte e a valle del nell’apertura a muro. equamente distanziati, le
manicotto vi sia un tratto piastrine di fissaggio
rettilineo di almeno 60 cm. A B risultano uniformemente
Non sono ammesse curvature. compresse e riempiono
lo spazio anulare tra il
tubo e l’apertura a muro.

198
