CONTABILIZZAZIONE DEL CALORE CAPITOLO 7

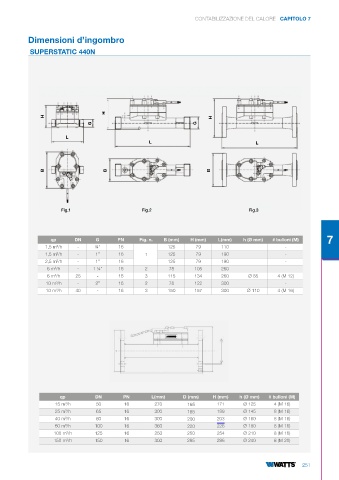

Dimensioni d’ingombro
SUPERSTATIC 440N

H
H H
G G

L
L L

B B B

Fig.1 Fig.2 Fig.3

7
qp DN G PN Fig. n. B (mm) H (mm) L(mm) h (Ø mm) # bulloni (M)
1,5 m /h - ¾” 16 125 79 110 -
3
1,5 m /h - 1” 16 1 125 79 190 -
3
2,5 m /h - 1” 16 125 79 190 -
3
6 m /h - 1 ¼” 16 2 78 105 260
3
6 m /h 25 - 16 3 115 134 260 Ø 85 4 (M 12)
3
10 m³/h - 2” 16 2 78 122 300 -
10 m /h 40 - 16 3 150 157 300 Ø 110 4 (M 16)
3

qp DN PN L(mm) D (mm) H (mm) h (Ø mm) # bulloni (M)
3
15 m /h 50 16 270 165 171 Ø 125 4 (M 16)
25 m /h 65 16 300 185 189 Ø 145 8 (M 16)
3
40 m /h 80 16 300 200 203 Ø 160 8 (M 16)
3
3
60 m /h 100 16 360 220 226 Ø 180 8 (M 16)
100 m /h 125 16 250 250 254 Ø 210 8 (M 16)
3
150 m /h 150 16 300 285 286 Ø 240 8 (M 20)
3
