CAPITOLO 2 DOMOTICA E PRODOTTI PER IL COMFORT

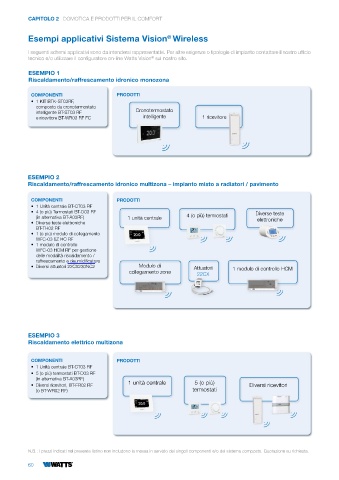

Esempi applicativi Sistema Vision Wireless
®

I seguenti schemi applicativi sono da intendersi rappresentativi. Per altre esigenze o tipologie di impianto contattare il nostro ufficio
®
tecnico e/o utilizzare il configuratore on-line Watts Vision sul nostro sito.
ESEMPIO 1
Riscaldamento/raffrescamento idronico monozona

COMPONENTI PRODOTTI
• 1 KIT BTK-ST03RF,
composto da cronotermostato
intelligente BT-ST03 RF Cronotermostato
e ricevitore BT-WR03 RF FC intelligente 1 ricevitore

ESEMPIO 2
Riscaldamento/raffrescamento idronico multizona – impianto misto a radiatori / pavimento

COMPONENTI PRODOTTI
• 1 Unità centrale BT-CT03 RF
• 4 (o più) Termostati BT-D03 RF Diverse teste
(in alternativa BT-A03RF) 1 unità centrale 4 (o più) termostati elettroniche
• Diverse teste elettroniche
BT-TH02 RF
• 1 (o più) modulo di collegamento
WFC-03 6Z HC RF
• 1 modulo di controllo
WFC-03 HCM RF per gestione
delle modalità riscaldamento /
raffrescamento e deumidificatore
• Diversi attuatori 22CX230NC2 Modulo di Attuatori 1 modulo di controllo HCM
collegamento zone 22CX

ESEMPIO 3
Riscaldamento elettrico multizona

COMPONENTI PRODOTTI
• 1 Unità centrale BT-CT03 RF
• 5 (o più) termostati BT-D03 RF
(in alternativa BT-A03RF)
• Diversi ricevitori, BT-FR02 RF 1 unità centrale 5 (o più) Diversi ricevitori
(o BT-WR02 RF) termostati

N.B.: I prezzi indicati nel presente listino non includono la messa in servizio dei singoli componenti e/o del sistema composto. Quotazione su richiesta.
