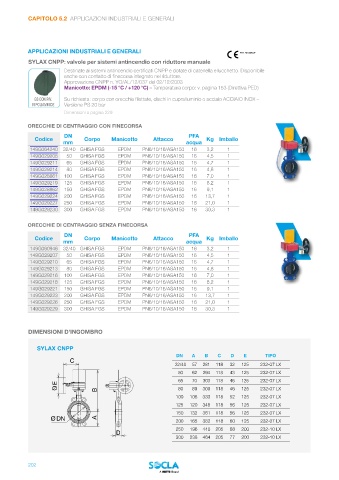

Page 204 - WATTS - CATALOGO SOCLA

CAPITOLO 5.2 APPLICAZIONI INDUSTRIALI E GENERALI

APPLICAZIONI INDUSTRIALI E GENERALI PED 2014/68/UE

SYLAX CNPP: valvole per sistemi antincendio con riduttore manuale
Destinate ai sistemi antincendio certificati CNPP e dotate di catenella e lucchetto. Disponibile
anche con contatto di finecorsa integrato nel riduttore.
Approvazione CNPP n. YO/AL/12/037 del 02/12/2003
Manicotto: EPDM (-15 °C / +120 °C) – Temperatura corpo: v. pagina 153 (Direttiva PED)

GS CON RIV. Su richiesta: corpo con orecchie filettate, dischi in cupralluminio o acciaio ACCIAIO INOX –
IN POLIAMMIDE Versione PS 20 bar
Dimensioni a pagina 229

ORECCHIE DI CENTRAGGIO CON FINECORSA
DN PFA
Codice Corpo Manicotto Attacco Kg Imballo
mm acqua
149G064240 32/40 GHISA FGS EPDM PN6/10/16/ASA150 16 3,2 1
149G029208 50 GHISA FGS EPDM PN6/10/16/ASA150 16 4,5 1
149G029211 65 GHISA FGS EPDM PN6/10/16/ASA150 16 4,7 1
149G029214 80 GHISA FGS EPDM PN6/10/16/ASA150 16 4,8 1
149G028861 100 GHISA FGS EPDM PN6/10/16/ASA150 16 7,0 1
149G029219 125 GHISA FGS EPDM PN6/10/16/ASA150 16 8,2 1
149G028862 150 GHISA FGS EPDM PN6/10/16/ASA150 16 9,1 1
149G029224 200 GHISA FGS EPDM PN6/10/16/ASA150 16 13,7 1
149G029227 250 GHISA FGS EPDM PN6/10/16/ASA150 16 21,0 1
149G029230 300 GHISA FGS EPDM PN6/10/16/ASA150 16 30,3 1

ORECCHIE DI CENTRAGGIO SENZA FINECORSA
DN PFA
Codice Corpo Manicotto Attacco Kg Imballo
mm acqua
149G060946 32/40 GHISA FGS EPDM PN6/10/16/ASA150 16 3,2 1
149G029207 50 GHISA FGS EPDM PN6/10/16/ASA150 16 4,5 1
149G029210 65 GHISA FGS EPDM PN6/10/16/ASA150 16 4,7 1
149G029213 80 GHISA FGS EPDM PN6/10/16/ASA150 16 4,8 1
149G029216 100 GHISA FGS EPDM PN6/10/16/ASA150 16 7,0 1
149G029218 125 GHISA FGS EPDM PN6/10/16/ASA150 16 8,2 1
149G029221 150 GHISA FGS EPDM PN6/10/16/ASA150 16 9,1 1
149G029223 200 GHISA FGS EPDM PN6/10/16/ASA150 16 13,7 1
149G029226 250 GHISA FGS EPDM PN6/10/16/ASA150 16 21,0 1
149G029229 300 GHISA FGS EPDM PN6/10/16/ASA150 16 30,3 1

DIMENSIONI D’INGOMBRO

SYLAX CNPP
DN A B C D E TIPO
32/40 57 281 118 32 125 232-07 LX
50 62 294 118 43 125 232-07 LX
65 70 303 118 46 125 232-07 LX
80 89 309 118 46 125 232-07 LX
100 106 333 118 52 125 232-07 LX
125 120 348 118 56 125 232-07 LX
150 132 361 118 56 125 232-07 LX
200 165 382 118 60 125 232-07 LX
250 196 440 205 68 200 232-10 LX
300 238 464 205 77 200 232-10 LX

202
