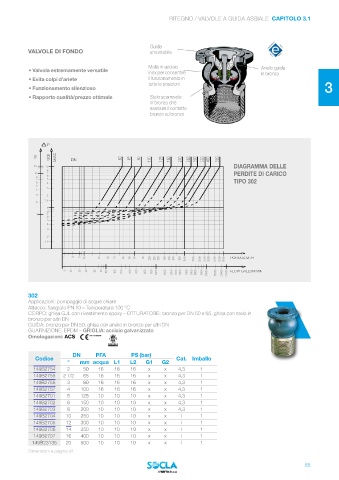

RITEGNO / VALVOLE A GUIDA ASSIALE CAPITOLO 3.1

Guida • RIVESTIMENTO • EPOXY
VALVOLE DI FONDO smontabile 2
Esterno
Interno
Molla in acciaio Anello guida
• Valvola estremamente versatile inox per consentire in bronzo
• Evita colpi d’ariete il funzionamento in
tutte le posizioni
• Funzionamento silenzioso 3
• Rapporto qualità/prezzo ottimale Stelo scorrevole
in bronzo che
assicura il contatto
bronzo su bronzo
4

P

PSI M/CE M/WC DN 50 65 80 100 125 150 200 250 300 350 400 500 5
15 10 DIAGRAMMA DELLE
8
10 7 PERDITE DI CARICO
8 6
7 5
6 4 TIPO 302
5
4 3
3 2 6
1.5
2
1
.8
1 .7
.6
.5
.4
7
.3
.2
.15
4 6 8 10 20 30 40 60 80 100 150 200 250 300 400 500 600 800 1000 1500 2000 2500 3000 4000 5000 6000 PORTATA M 3 /H
15 20 30 40 60 80 100 150 200 300 400 600 800 1000 1500 2000 2500 3000 4000 5000 6000 8000 10000 15000 20000 25000 FLOW GALLON/MIN 8

302
Applicazioni: pompaggio di acque chiare
Attacco: flangiato PN 10 – Temperatura 100 °C 9
CORPO: ghisa GJL con rivestimento epoxy – OTTURATORE: bronzo per DN 50 e 65, ghisa con stelo in
bronzo per altri DN
GUIDA: bronzo per DN 50, ghisa con anello in bronzo per altri DN
GUARNIZIONE: EPDM – GRIGLIA: acciaio galvanizzato
Omologazioni: ACS PED 2014/68/UE
10

DN PFA PS (bar)
Codice Cat. Imballo
" mm acqua L1 L2 G1 G2
149B2754 2 50 16 16 16 x x 4,3 1
149B2755 2 1/2 65 16 16 16 x x 4,3 1
149B2756 3 80 16 16 16 x x 4,3 1 11
149B2757 4 100 16 16 16 x x 4,3 1
149B2701 5 125 10 10 10 x x 4,3 1
149B2702 6 150 10 10 10 x x 4,3 1
149B2703 8 200 10 10 10 x x 4,3 1
149B2704 10 250 10 10 10 x x I 1 12
149B2705 12 300 10 10 10 x x I 1
149B2706 14 350 10 10 10 x x I 1
149B2707 16 400 10 10 10 x x I 1
149B23135 20 500 10 10 10 x x I 1
Dimensioni a pagina 91
