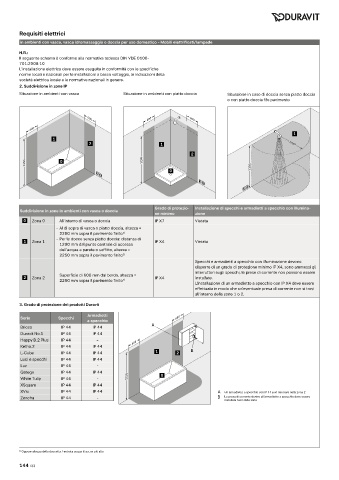

Page 144 - DURAVIT - LISTINO 33 NEWS

Re uisiti elettrici

in ambienti con vasca, vasca idromassaggio o doccia per uso domestico obili elettrificati lampade
N B
l seguente schema conforme alla normativa tedesca D N VD 0100
701:2008:10
L installazione elettrica deve essere eseguita in conformit con le specifiche
norme locali e nazionali per le installazioni a basso voltaggio, le indicazioni della
societ elettrica locale e le normative nazionali in genere.
2 uddivisione in zone IP
Situazione in ambienti con vasca Situazione in ambienti con piatto doccia Situazione in caso di doccia senza piatto doccia
o con piatto doccia filo pavimento

600 600
600
600
1
1
2 1 r = 1200
2
2250 0 2250
0 2250

rado di protezio Installazione di specchi e armadietti a specchio con illumina
uddivisione in zone in ambienti con vasca o doccia
ne minimo zione
0 ona 0 All interno di vasca o doccia P X7 Vietata
Al di sopra di vasca o piatto doccia, altezza
2250 mm sopra il pavimento finito 1)
Per le docce senza piatto doccia: distanza di
1 ona 1 P X4 Vietata
1200 mm dal punto centrale di accesso
dell acqua a parete o so tto, altezza
2250 mm sopra il pavimento finito 1)
Specchi e armadietti a specchio con illuminazione devono
disporre di un grado di protezione minimo P X4, sono ammessi gli
interruttori sugli specchi, le prese di corrente non possono essere
2 ona 2 Superficie di 600 mm dal bordo, altezza P X4 installate.
2250 mm sopra il pavimento finito 1)
L installazione di un armadietto a specchio con P X4 deve essere
e ettuata in modo che un eventuale presa di corrente non si trovi
all interno delle zone 1 o 2.
3 rado di protezione dei prodotti Duravit
Armadietti
Serie pecchi 600
a specchio
Brioso P 44 P 44
Duravit No.1 P 44 P 44
Happy D.2 Plus P 44 - 600
etho.2 P 44 P 44
L Cube P 44 P 44 1 2
Luci e specchi P 44 P 44
Luv P 44 -
atego P 44 P 44 0
hite Tulip P 44 - 2250
XSquare P 44 P 44
XViu P 44 P 44 n armadietto a specchio con P 44 pu rientrare nella zona 2
encha P 44 - La presa di corrente dentro all armadietto a specchio deve essere
installata fuori dalle zone

1) Oppure altezza della doccetta / entrata acqua fissa, se pi alta
