DuraStyle

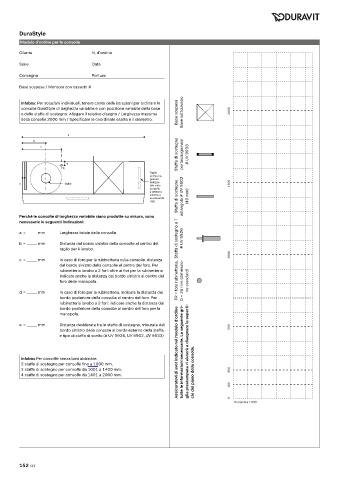

odulo d ordine per le consolle
Cliente N. d ordine
Serie Data
Consegna Finitura
Base sospesa / Mensola con cassetti
In obo : Per soluzioni individuali, tenere conto delle istruzioni per ordinare le
consolle DuraStyle di larghezza variabile e con posizione variabile della base
o delle sta e di sostegno. Allegare il relativo disegno / Larghezza massima Base sospesa Base sottolavabo 2000
della consolle 2000 mm / Specificare le coordinate esatte e il diametro.
a
Sta a di sostegno portasciugamani V 9933
b
c
d
FR
Taglio
portasciu
gamani
e taglio realizza- 1500
bile sulla
consolle
a destra o
sinistra o Sta a di sostegno
su entrambi ad angolo V 9902 (40 mm)
i lati.
Perch le consolle di larghezza variabile siano prodotte su misura, sono
necessarie le seguenti indicazioni
a mm Larghezza totale della consolle
b mm Distanza dal bordo sinistro della consolle al centro del Sta a di sostegno a T V 9926
taglio per il lavabo.
c mm n caso di foro per la rubinetteria sulla consolle, distanza 1000
dal bordo sinistro della consolle al centro del foro. Per
rubinetteria lavabo a 2 fori: oltre ai fori per la rubinetteria
indicare anche la distanza dal bordo sinistro al centro del
foro della manopola. FR foro rubinetteria, D 35 mm (dimensio- ne standard)
d mm n caso di foro per la rubinetteria, indicare la distanza dal
bordo posteriore della consolle al centro del foro. Per
rubinetteria lavabo a 2 fori: indicare anche la distanza dal
Assicuratevi di aver indicato nel modulo d ordine tutte le in ormazioni necessarie La seguente gri glia prestampata vi aiuter a disegnare la superfi
bordo posteriore della consolle al centro del foro per la
manopola.
e mm Distanza desiderata tra le sta e di sostegno, misurata dal 500
bordo sinistro della consolle al bordo esterno della sta a,
e tipo di sta a di scelto ( V 9926, V 9902, V 9933)
In obo Per consolle senza basi abbinate:
2 sta e di sostegno per consolle fino a 1000 mm,
3 sta e di sostegno per consolle da 1001 a 1400 mm, 200
4 sta e di sostegno per consolle da 1401 a 2000 mm. cie del piano della consolle 100
0
Profondit 550
