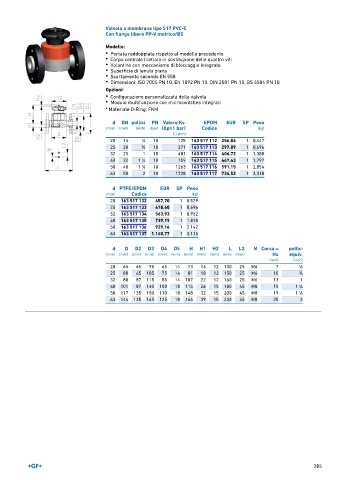

Page 285 - GEORGFISCHER - LISTINO 896

Valvola a membrana tipo 517 PVC-C
Con flange libere PP-V metrico/BS

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Superficie di tenuta piana
• Scartamento secondo EN 558
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 125 163 517 112 256,86 1 0,447
25 20 3 ∕4 10 271 163 517 113 297,89 1 0,696
32 25 1 10 481 163 517 114 406,72 1 1,388
40 32 1 ∕4 10 759 163 517 115 447,43 1 1,797
1
50 40 1 ∕2 10 1263 163 517 116 591,15 1 2,854
1
63 50 2 10 1728 163 517 117 734,52 1 3,318

d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 163 517 132 457,70 1 0,529
25 163 517 133 478,60 1 0,696
32 163 517 134 563,93 1 0,952
40 163 517 135 739,19 1 1,818
50 163 517 136 929,14 1 2,142
63 163 517 137 1.140,77 1 3,115

d D D2 D3 D4 D5 H H1 H2 L L2 M Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 95 65 14 73 14 12 130 25 M6 7 1 ∕2
25 80 65 105 75 14 81 18 12 150 25 M6 10 3 ∕4
32 88 87 115 85 14 107 22 12 160 25 M6 13 1
40 101 87 140 100 18 115 26 15 180 45 M8 15 1 ∕4
1
50 117 135 150 110 18 148 32 15 200 45 M8 19 1 ∕2
1
63 144 135 165 125 18 166 39 15 230 45 M8 25 2
