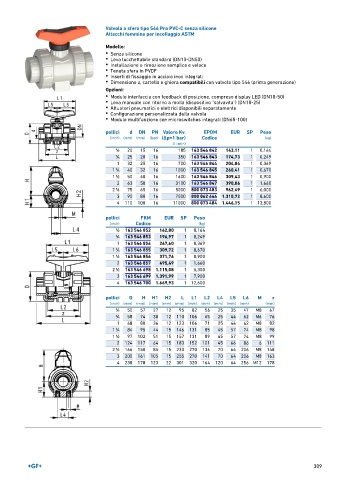

Valvola a sfera tipo 546 Pro PVC-C senza silicone
Attacchi femmina per incollaggio ASTM

Modello:
• Senza silicone
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PVDF
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati (DN65-100)

pollici d DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
1 ∕2 20 15 16 185 163 546 842 143,11 1 0,164
3 25 20 16 350 163 546 843 174,73 1 0,249
∕4
1 32 25 16 700 163 546 844 204,84 1 0,369
1 40 32 16 1000 163 546 845 260,41 1 0,670
1 ∕4
1
1 ∕2 50 40 16 1600 163 546 846 309,43 1 0,900
2 63 50 16 3100 163 546 847 390,06 1 1,660
1
2 ∕2 75 65 16 5000 800 073 483 962,49 1 6,000
3 90 80 16 7000 800 062 444 1.310,72 1 8,600
4 110 100 16 11000 800 073 484 1.446,15 1 13,800
pollici FKM EUR SP Peso
(inch) Codice (kg)
1 ∕2 163 546 852 162,80 1 0,164
3 163 546 853 196,97 1 0,249
∕4
1 163 546 854 247,60 1 0,369
1 163 546 855 309,72 1 0,670
1 ∕4
1 163 546 856 371,76 1 0,900
1 ∕2
2 163 546 857 495,49 1 1,660
1 163 546 698 1.115,08 1 5,300
2 ∕2
3 163 546 699 1.391,99 1 7,900
4 163 546 700 1.669,93 1 12,600

pollici D H H1 H2 L L1 L2 L4 L5 L6 M z
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
1 50 57 27 12 95 82 56 25 35 47 M8 67
∕2
3
∕4 58 74 30 12 110 106 65 25 44 62 M6 76
1 68 80 36 12 123 106 71 25 44 62 M8 82
1
1 ∕4 84 95 44 15 146 131 85 45 57 74 M8 98
1 97 102 51 15 157 131 89 45 57 74 M8 99
1 ∕2
2 124 117 64 15 183 152 101 45 66 86 6 111
1 166 150 85 15 233 270 136 70 64 206 M8 148
2 ∕2
3 200 161 105 15 255 270 141 70 64 206 M8 163
4 238 178 123 22 301 320 164 120 64 256 M12 178
