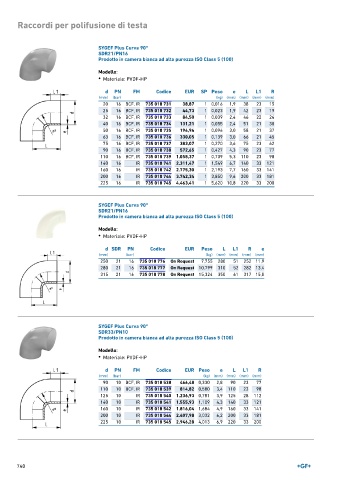

Page 740 - GEORGFISCHER - LISTINO 896
P. 740
Raccordi per polifusione di testa
SYGEF Plus Curva 90°
SDR21/PN16
Prodotto in camera bianca ad alta purezza ISO Class 5 (100)
Modello:
• Materiale: PVDF-HP
d PN FM Codice EUR SP Peso e L L1 R
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
20 16 BCF, IR 735 018 731 38,87 1 0,016 1,9 38 23 15
25 16 BCF, IR 735 018 732 44,73 1 0,023 1,9 42 23 19
32 16 BCF, IR 735 018 733 84,50 1 0,039 2,4 46 22 24
40 16 BCF, IR 735 018 734 131,21 1 0,055 2,4 51 21 30
50 16 BCF, IR 735 018 735 194,94 1 0,096 3,0 58 21 37
63 16 BCF, IR 735 018 736 330,05 1 0,139 3,0 66 21 45
75 16 BCF, IR 735 018 737 383,07 1 0,270 3,6 75 23 62
90 16 BCF, IR 735 018 738 572,65 1 0,427 4,3 90 23 77
110 16 BCF, IR 735 018 739 1.058,37 1 0,709 5,3 110 23 98
140 16 IR 735 018 741 2.311,47 1 1,549 6,7 140 33 121
160 16 IR 735 018 742 2.775,30 1 2,193 7,7 160 33 141
200 16 IR 735 018 744 3.742,34 1 3,850 9,6 200 33 181
225 16 IR 735 018 745 4.463,41 1 5,620 10,8 220 33 200
SYGEF Plus Curva 90°
SDR21/PN16
Prodotto in camera bianca ad alta purezza ISO Class 5 (100)
Modello:
• Materiale: PVDF-HP
d SDR PN Codice EUR Peso L L1 R e
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
250 21 16 735 018 776 On Request 7,755 280 51 252 11,9
280 21 16 735 018 777 On Request 10,799 310 52 282 13,4
315 21 16 735 018 778 On Request 15,324 350 61 317 15,0
SYGEF Plus Curva 90°
SDR33/PN10
Prodotto in camera bianca ad alta purezza ISO Class 5 (100)
Modello:
• Materiale: PVDF-HP
d PN FM Codice EUR Peso e L L1 R
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
90 10 BCF, IR 735 018 538 466,48 0,330 2,8 90 23 77
110 10 BCF, IR 735 018 539 814,82 0,580 3,4 110 23 98
125 10 IR 735 018 540 1.236,93 0,781 3,9 125 28 112
140 10 IR 735 018 541 1.555,93 1,109 4,3 140 33 121
160 10 IR 735 018 542 1.816,04 1,684 4,9 160 33 141
200 10 IR 735 018 544 2.407,98 3,032 6,2 200 33 181
225 10 IR 735 018 545 2.946,28 4,013 6,9 220 33 200
740
