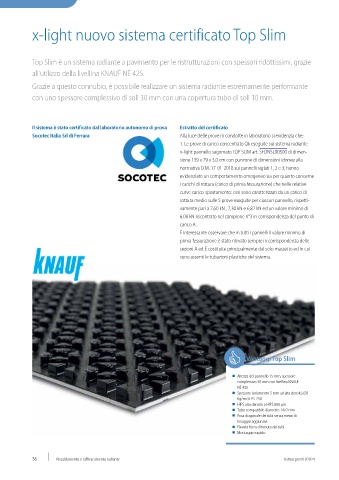

Page 38 - KERMI - LISTINO SISTEMI RADIANTI 2024

x-light nuovo sistema certificato Top Slim

Top Slim è un sistema radiante a pavimento per le ristrutturazioni con spessori ridottissimi, grazie

all'utilizzo della livellina KNAUF NE 425.

Grazie a questo connubio, è possibile realizzare un sistema radiante estremamente performante
con uno spessore complessivo di soli 30 mm con una copertura tubo di soli 10 mm.

Il sistema è stato certificato dal laboratorio autonomo di prova Estratto del certificato
Socotec Italia Srl di Ferrara Alla luce delle prove in condotte in laboratorio si evidenzia che:
1. Le prove di carico concentrato Qk eseguite sul sistema radiante
x-light pannello sagomato TOP SLIM art. SFDNSL00500 di dimen-
sione 139 x 79 x 3,0 cm con punzone di dimensioni idonee alla
normativa D.M. 17-01-2018 sui pannelli siglati 1, 2 e 3, hanno
evidenziato un comportamento omogeneo sia per quanto concerne
i carichi di rottura (carico di prima fessurazione) che nelle relative
curve carico-spostamento: essi sono caratterizzati da un carico di
rottura medio sulle 5 prove eseguite per ciascun pannello, rispetti-
vamente pari a 7,60 kN , 7,30 kN e 6,82 kN ed un valore minimo di
6,08 kN riscontrato nel campione n°3 in corrispondenza del punto di
carico A.
È interessante osservare che in tutti i pannelli il valore minimo di
prima fessurazione è stato rilevato sempre in corrispondenza delle
sezioni A ed E costituite principalmente dal solo massetto ed in cui
sono assenti le tubazioni plastiche del sistema.

Vantaggi Top Slim

W Altezza del pannello 15 mm, spessore
complessivo 30 mm con livellina KNAUF
NE 425
W Spessore isolamento 5 mm ad alta densità (50
Kg/mc) EPS 250
W HIPS alta densità a HIPS 800 μm
W Tubo compatibile diametro 14x2 mm
W Posa diagonale dei tubi senza mezzi di
fissaggio aggiuntivi
W Elevata forza di tenuta dei tubi
W Montaggio rapido

36 Riscaldamento e raffrescamento radiante Listino prezzi I/2024
