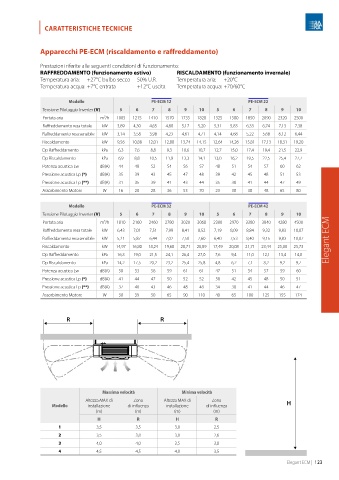

| CARATTERISTICHE TECNICHE
Apparecchi PE-ECM (riscaldamento e raffreddamento)
Prestazioni riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo) RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +27°C bulbo secco 50% U.R. Temperatura aria: +20°C
Temperatura acqua: +7°C entrata +12°C uscita Temperatura acqua: +70/60°C
Modello PE-ECM 12 PE-ECM 22
Tensione Pilotaggio Inverter (V) 5 6 7 8 9 10 5 6 7 8 9 10
Portata aria m3/h 1005 1215 1410 1570 1735 1820 1325 1580 1850 2090 2320 2500
Raffreddamento resa totale kW 3,89 4,30 4,65 4,80 5,17 5,20 5,31 5,83 6,33 6,74 7,13 7,38
Raffreddamento resa sensibile kW 3,14 3,58 3,98 4,23 4,61 4,71 4,14 4,68 5,22 5,68 6,12 6,44
Riscaldamento kW 9,56 10,88 12,01 12,88 13,74 14,15 12,64 14,26 15,81 17,13 18,31 19,20
Dp Raffreddamento kPa 6,3 7,6 8,8 9,3 10,6 10,7 12,7 15,0 17,4 19,4 21,5 22,9
Dp Riscaldamento kPa 6,9 8,8 10,5 11,9 13,3 14,1 13,0 16,2 19,5 22,5 25,4 27,7
Potenza acustica Lw dB(A) 44 48 52 54 56 57 48 51 54 57 60 62
Pressione acustica Lp (*) dB(A) 35 39 43 45 47 48 39 42 45 48 51 53
Pressione acustica Lp (**) dB(A) 31 35 39 41 43 44 35 38 41 44 47 49
Assorbimento Motore W 16 20 28 36 53 70 23 30 38 48 65 80
Modello PE-ECM 32 PE-ECM 42
Tensione Pilotaggio Inverter (V) 5 6 7 8 9 10 5 6 7 8 9 10
Portata aria m3/h 1810 2160 2460 2780 3020 3060 2380 2970 3380 3840 4280 4500
Raffreddamento resa totale kW 6,43 7,01 7,51 7,99 8,41 8,52 7,19 8,09 8,84 9,32 9,83 10,07
Raffreddamento resa sensibile kW 5,21 5,87 6,44 7,02 7,50 7,60 6,40 7,53 8,40 9,15 9,83 10,07 Elegant ECM
Riscaldamento kW 14,97 16,80 18,24 19,68 20,71 20,89 17,49 20,08 21,71 23,44 25,00 25,73
Dp Raffreddamento kPa 16,3 19,0 21,5 24,1 26,4 27,0 7,6 9,4 11,0 12,1 13,4 14,0
Dp Riscaldamento kPa 14,2 17,5 20,2 23,2 25,4 25,8 4,8 6,2 7,1 8,2 9,2 9,7
Potenza acustica Lw dB(A) 50 53 56 59 61 61 47 51 54 57 59 60
Pressione acustica Lp (*) dB(A) 41 44 47 50 52 52 38 42 45 48 50 51
Pressione acustica Lp (**) dB(A) 37 40 43 46 48 48 34 38 41 44 46 47
Assorbimento Motore W 30 39 50 65 90 110 40 65 100 125 155 174
R R
Massima velocità Minima velocità
Altezza MAX di Zona Altezza MAX di Zona
Modello installazione di influenza installazione di influenza H
(m) (m) (m) (m)
H R H R
1 3,5 3,5 3,0 2,5
2 3,5 3,8 3,0 2,6
3 4,0 4,0 3,5 3,0
4 4,5 4,5 4,0 3,5
