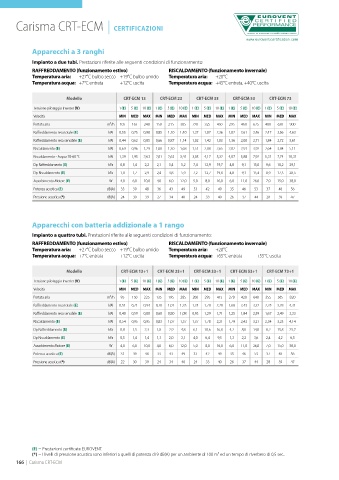

Page 170 - SABIANA - CATALOGO 2024
P. 170
Carisma CRT-ECM | CERTIFICAZIONI
Apparecchi a 3 ranghi
Impianto a due tubi. Prestazioni riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo) RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +27°C bulbo secco +19°C bulbo umido Temperatura aria: +20°C
Temperatura acqua: +7°C entrata +12°C uscita Temperatura acqua: +45°C entrata, +40°C uscita
Modello CRT-ECM 13 CRT-ECM 23 CRT-ECM 33 CRT-ECM 53 CRT-ECM 73
Tensione pilotaggio Inverter (V) 1 (E) 5 (E) 10 (E) 1 (E) 5 (E) 10 (E) 1 (E) 5 (E) 10 (E) 1 (E) 5 (E) 10 (E) 1 (E) 5 (E) 10 (E)
Velocità MIN MED MAX MIN MED MAX MIN MED MAX MIN MED MAX MIN MED MAX
Portata aria m3/h 105 165 240 150 215 305 220 325 450 295 460 675 400 630 900
Raffreddamento resa totale (E) kW 0,55 0,75 0,98 0,85 1,10 1,40 1,37 1,87 2,36 1,82 2,61 3,46 2,47 3,56 4,63
Raffreddamento resa sensibile (E) kW 0,44 0,62 0,85 0,66 0,87 1,14 1,02 1,42 1,83 1,36 2,00 2,71 1,84 2,72 3,61
Riscaldamento (E) kW 0,69 0,96 1,29 1,00 1,30 1,68 1,51 2,08 2,65 2,02 2,91 3,92 2,64 3,84 5,11
Riscaldamento - Acqua 70-60 °C kW 1,39 1,95 2,63 2,01 2,63 3,41 3,05 4,17 5,32 4,07 5,88 7,92 5,31 7,74 10,31
Dp Raffreddamento (E) kPa 0,8 1,4 2,2 2,1 3,4 5,2 7,4 12,9 19,7 4,8 9,1 15,0 9,6 18,2 29,1
Dp Riscaldamento (E) kPa 1,0 1,7 2,9 2,4 3,8 5,9 7,2 12,7 19,8 4,8 9,1 15,4 8,9 17,3 28,5
Assorbimento Motore (E) W 4,0 6,0 10,0 4,0 6,0 12,0 5,0 8,0 16,0 6,0 11,0 26,0 7,0 15,0 38,0
Potenza acustica (E) dB(A) 33 39 48 36 43 49 33 42 49 35 46 53 37 48 56
Pressione acustica (*) dB(A) 24 30 39 27 34 40 24 33 40 26 37 44 28 39 47
Apparecchi con batteria addizionale a 1 rango
Impianto a quattro tubi. Prestazioni riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo) RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +27°C bulbo secco +19°C bulbo umido Temperatura aria: +20°C
Temperatura acqua: +7°C entrata +12°C uscita Temperatura acqua: +65°C entrata +55°C uscita
Modello CRT-ECM 13+1 CRT-ECM 23+1 CRT-ECM 33+1 CRT-ECM 53+1 CRT-ECM 73+1
Tensione pilotaggio Inverter (V) 1 (E) 5 (E) 10 (E) 1 (E) 5 (E) 10 (E) 1 (E) 5 (E) 10 (E) 1 (E) 5 (E) 10 (E) 1 (E) 5 (E) 10 (E)
Velocità MIN MED MAX MIN MED MAX MIN MED MAX MIN MED MAX MIN MED MAX
Portata aria m3/h 95 150 225 135 195 285 200 295 415 270 420 640 355 565 820
Raffreddamento resa totale (E) kW 0,51 0,71 0,94 0,78 1,01 1,33 1,25 1,70 2,20 1,68 2,43 3,32 2,25 3,28 4,31
Raffreddamento resa sensibile (E) kW 0,40 0,59 0,80 0,60 0,80 1,08 0,93 1,29 1,71 1,25 1,84 2,59 1,67 2,49 3,33
Riscaldamento (E) kW 0,54 0,95 0,95 0,83 1,07 1,37 1,37 1,78 2,21 1,79 2,42 3,21 2,34 3,23 4,14
Dp Raffreddamento (E) kPa 0,8 1,5 2,3 1,8 2,9 4,8 6,1 10,6 16,8 4,2 8,0 14,0 8,2 15,8 25,7
Dp Riscaldamento (E) kPa 0,5 1,4 1,4 1,3 2,0 3,1 4,0 6,4 9,5 1,3 2,2 3,6 2,4 4,2 6,5
Assorbimento Motore (E) W 4,0 6,0 10,0 4,0 6,0 12,0 5,0 8,0 16,0 6,0 11,0 26,0 7,0 15,0 38,0
Potenza acustica (E) dB(A) 31 39 48 33 43 49 33 42 49 35 46 53 37 48 56
Pressione acustica (*) dB(A) 22 30 39 24 34 40 24 33 40 26 37 44 28 39 47
(E) = Prestazioni certificate EUROVENT.
(*) = I livelli di pressione acustica sono inferiori a quelli di potenza di 9 dB(A) per un ambiente di 100 m3 ed un tempo di riverbero di 0,5 sec..
166 | Carisma CRT-ECM
