Carisma CRR-ECM | FILTRO ELETTROSTATICO CRYSTALL
La serie di ventilconvettori Carisma Sabiana con fil-
tro elettrostatico attivo a piastre Crystall è il risultato di
un progetto altamente innovativo che combina, in un
unico oggetto, le funzionalità di depurazione e tratta-
mento dell’aria. Il ventilconvettore si arricchisce di un fil-
tro elettrostatico brevettato e certificato (UNI 11254 e
EN UNI 16890), montato in fabbrica, di concezione totalmen-
te nuova, in grado di rispondere alla crescente richiesta di un
miglior trattamento dell’aria e di benessere all’interno degli
ambienti abitativi e di lavoro.
L’80% della vita dell’uomo è trascorsa negli ambienti chiusi.
L’Indoor Air Quality (“IAQ”) è la sfida dei prossimi anni, nel
continuo tentativo dell’uomo di migliorare il proprio benes-
sere e Sabiana ne è partecipe con la continua innovazione
dei propri prodotti.

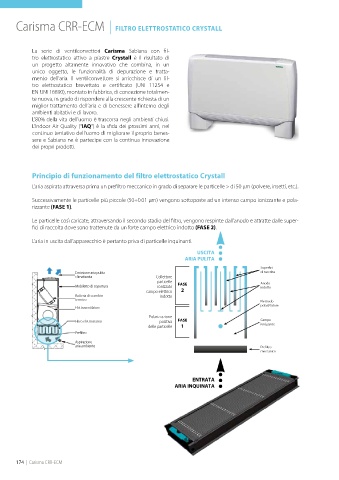

Principio di funzionamento del filtro elettrostatico Crystall
L’aria aspirata attraversa prima un prefiltro meccanico in grado di separare le particelle > di 50 µm (polvere, insetti, etc.).
Successivamente le particelle più piccole (50÷0.01 µm) vengono sottoposte ad un intenso campo ionizzante e pola-
rizzante (FASE 1).
Le particelle così caricate, attraversando il secondo stadio del filtro, vengono respinte dall’anodo e attratte dalle super-
fici di raccolta dove sono trattenute da un forte campo elettrico indotto (FASE 2).
L’aria in uscita dall’apparecchio è pertanto priva di particelle inquinanti.
USCITA
ARIA PULITA
Super ci
Emissione aria pulita di raccolta
climatizzata Collettore
particelle Anodo
Mobiletto di copertura ionizzate FASE indotto
campo elettrico 2
Batteria di scambio indotto
termico Elettrodo
Elettroventilatore polarizzatore
Polarizzazione
Filtro elettrostatico positiva FASE Campo
ionizzante
delle particelle 1
Prefiltro
Aspirazione
aria ambiente Pre ltro
meccanico
ENTRATA
ARIA INQUINATA
174 | Carisma CRR-ECM
