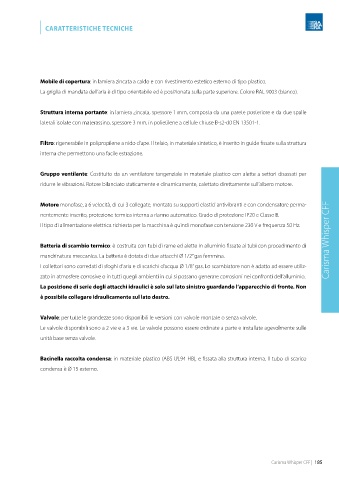

| CARATTERISTICHE TECNICHE
Mobile di copertura: in lamiera zincata a caldo e con rivestimento estetico esterno di tipo plastico.
La griglia di mandata dell’aria è di tipo orientabile ed è posizionata sulla parte superiore. Colore RAL 9003 (bianco).
Struttura interna portante: in lamiera zincata, spessore 1 mm, composta da una parete posteriore e da due spalle
laterali isolate con materassino, spessore 3 mm, in polietilene a cellule chiuse B‐s2‐d0 EN 13501‐1.
Filtro: rigenerabile in polipropilene a nido d’ape. Il telaio, in materiale sintetico, è inserito in guide fissate sulla struttura
interna che permettono una facile estrazione.
Gruppo ventilante: Costituito da un ventilatore tangenziale in materiale plastico con alette a settori disassati per
ridurre le vibrazioni. Rotore bilanciato staticamente e dinamicamente, calettato direttamente sull’albero motore.
Motore monofase, a 6 velocità, di cui 3 collegate, montato su supporti elastici antivibranti e con condensatore perma-
nentemente inserito, protezione termica interna a riarmo automatico. Grado di protezione IP20 e Classe B.
Il tipo di alimentazione elettrica richiesta per la macchina è quindi monofase con tensione 230 V e frequenza 50 Hz.
Batteria di scambio termico: è costruita con tubi di rame ed alette in alluminio fissate ai tubi con procedimento di Carisma Whisper CFF
mandrinatura meccanica. La batteria è dotata di due attacchi Ø 1/2” gas femmina.
I collettori sono corredati di sfoghi d’aria e di scarichi d’acqua Ø 1/8” gas. Lo scambiatore non è adatto ad essere utiliz-
zato in atmosfere corrosive o in tutti quegli ambienti in cui si possano generare corrosioni nei confronti dell’alluminio.
La posizione di serie degli attacchi idraulici è solo sul lato sinistro guardando l’apparecchio di fronte. Non
è possibile collegare idraulicamente sul lato destro.
Valvole: per tutte le grandezze sono disponibili le versioni con valvole montate o senza valvole.
Le valvole disponibili sono a 2 vie e a 3 vie. Le valvole possono essere ordinate a parte e installate agevolmente sulle
unità base senza valvole.
Bacinella raccolta condensa: in materiale plastico (ABS UL94 HB), e fissata alla struttura interna. Il tubo di scarico
condensa è Ø 15 esterno.
Carisma Whisper CFF | 185
