P. 280

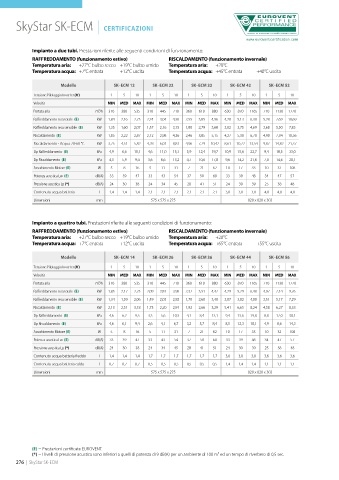

SkyStar SK-ECM | CERTIFICAZIONI
Impianto a due tubi. Prestazioni riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo) RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +27°C bulbo secco +19°C bulbo umido Temperatura aria: +20°C
Temperatura acqua: +7°C entrata +12°C uscita Temperatura acqua: +45°C entrata +40°C uscita
Modello SK–ECM 12 SK–ECM 22 SK–ECM 32 SK–ECM 42 SK–ECM 52
Tensione Pilotaggio Inverter (V) 1 5 10 1 5 10 1 5 10 1 5 10 1 5 10
Velocità MIN MED MAX MIN MED MAX MIN MED MAX MIN MED MAX MIN MED MAX
Portata aria m3/h 310 380 535 310 445 710 360 610 880 630 870 1165 710 1130 1770
Raffreddamento resa totale (E) kW 1,84 2,16 2,73 2,24 3,04 4,30 2,55 3,85 4,96 4,20 5,13 6,30 5,28 7,69 10,69
Raffreddamento resa sensibile (E) kW 1,35 1,60 2,07 1,57 2,16 3,15 1,80 2,79 3,68 3,02 3,75 4,69 3,68 5,50 7,83
Riscaldamento (E) kW 1,85 2,22 2,87 2,12 2,98 4,36 2,46 3,85 5,15 4,27 5,30 6,70 4,90 7,34 10,56
Riscaldamento - Acqua 70-60 °C kW 3,75 4,51 5,82 4,28 6,01 8,81 4,96 7,79 10,42 8,61 10,72 13,54 9,87 14,82 21,37
Dp Raffreddamento (E) kPa 4,9 6,6 10,1 4,6 11,0 15,1 5,9 12,4 19,7 10,9 15,6 22,7 9,4 18,5 33,0
Dp Riscaldamento (E) kPa 4,3 5,9 9,4 3,6 6,6 13,2 4,7 10,6 17,8 9,6 14,2 21,6 7,0 14,6 28,1
Assorbimento Motore (E) W 5 8 16 5 11 31 7 21 62 10 17 33 10 32 108
Potenza acustica Lw (E) dB(A) 33 39 47 33 43 54 37 50 60 33 39 48 34 47 57
Pressione acustica Lp (*) dB(A) 24 30 38 24 34 45 28 41 51 24 30 39 25 38 48
Contenuto acqua batteria l 1,4 1,4 1,4 2,1 2,1 2,1 2,1 2,1 2,1 3,0 3,0 3,0 4,0 4,0 4,0
Dimensioni mm 575 x 575 x 275 820 x 820 x 303
Impianto a quattro tubi. Prestazioni riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo) RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +27°C bulbo secco +19°C bulbo umido Temperatura aria: +20°C
Temperatura acqua: +7°C entrata +12°C uscita Temperatura acqua: +65°C entrata +55°C uscita
Modello SK–ECM 14 SK–ECM 26 SK–ECM 36 SK–ECM 44 SK–ECM 56
Tensione Pilotaggio Inverter (V) 1 5 10 1 5 10 1 5 10 1 5 10 1 5 10
Velocità MIN MED MAX MIN MED MAX MIN MED MAX MIN MED MAX MIN MED MAX
Portata aria m3/h 310 380 535 310 445 710 360 610 880 630 870 1165 710 1130 1770
Raffreddamento resa totale (E) kW 1,85 2,17 2,75 2,09 2,81 3,90 2,37 3,51 4,47 4,29 5,29 6,48 4,97 7,14 9,76
Raffreddamento resa sensibile (E) kW 1,34 1,59 2,06 1,49 2,03 2,92 1,70 2,60 3,40 3,07 3,82 4,80 3,51 5,17 7,29
Riscaldamento (E) kW 2,13 2,51 3,18 1,73 2,20 2,91 1,92 2,66 3,29 5,41 6,65 8,24 4,58 6,27 8,33
Dp Raffreddamento (E) kPa 4,6 6,2 9,5 3,3 5,6 10,3 4,1 8,4 13,1 9,4 13,6 19,8 8,8 17,0 30,1
Dp Riscaldamento (E) kPa 4,6 6,1 9,4 2,6 4,1 6,7 3,2 5,7 8,4 8,5 12,3 18,1 4,9 8,6 14,3
Assorbimento Motore (E) W 5 8 16 5 11 31 7 21 62 10 17 33 10 32 108
Potenza acustica Lw (E) dB(A) 33 39 47 33 43 54 37 50 60 33 39 48 34 47 57
Pressione acustica Lp (*) dB(A) 24 30 38 24 34 45 28 41 51 24 30 39 25 38 48
Contenuto acqua batteria freddo l 1,4 1,4 1,4 1,7 1,7 1,7 1,7 1,7 1,7 3,0 3,0 3,0 3,6 3,6 3,6
Contenuto acqua batteria caldo l 0,7 0,7 0,7 0,5 0,5 0,5 0,5 0,5 0,5 1,4 1,4 1,4 1,1 1,1 1,1
Dimensioni mm 575 x 575 x 275 820 x 820 x 303
(E) = Prestazioni certificate EUROVENT.
(*) = I livelli di pressione acustica sono inferiori a quelli di potenza di 9 dB(A) per un ambiente di 100 m3 ed un tempo di riverbero di 0,5 sec.
