Page 288 - SABIANA - CATALOGO 2024
P. 288

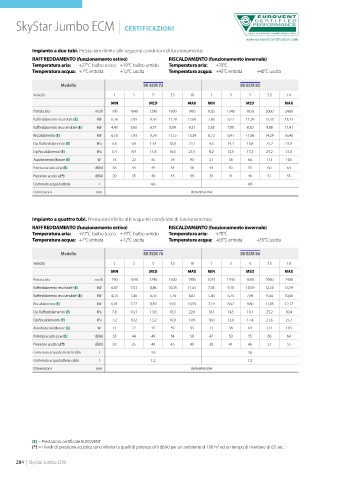

SkyStar Jumbo ECM | CERTIFICAZIONI
Impianto a due tubi. Prestazioni riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo) RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +27°C bulbo secco +19°C bulbo umido Temperatura aria: +20°C
Temperatura acqua: +7°C entrata +12°C uscita Temperatura acqua: +45°C entrata +40°C uscita
Modello SK-ECM 72 SK-ECM 82
Velocità 1 3 5 7,5 10 1 3 5 7,5 10
MIN MED MAX MIN MED MAX
Portata aria mc/h 790 1040 1290 1600 1905 1025 1340 1650 2060 2480
Raffreddamento resa totale (E) kW 6,36 7,95 9,43 11,10 12,60 7,86 9,72 11,38 13,35 15,13
Raffreddamento resa sensibile (E) kW 4,45 5,65 6,77 8,09 9,31 5,58 7,00 8,30 9,88 11,41
Riscaldamento (E) kW 6,18 7,93 9,59 11,55 13,39 8,72 9,91 11,86 14,29 16,40
Dp Raffreddamento (E) kPa 6,6 9,8 13,4 18,0 22,7 9,6 14,1 18,8 25,2 31,8
Dp Riscaldamento (E) kPa 5,4 8,4 11,8 16,5 21,5 8,2 12,5 17,3 24,2 31,0
Assorbimento Motore (E) W 13 22 35 59 93 21 38 64 113 183
Potenza acustica Lw (E) dB(A) 38 44 49 54 58 44 50 55 60 64
Pressione acustica (*) dB(A) 29 35 40 45 49 35 41 46 51 55
Contenuto acqua batteria l 4,6 4,6
Dimensioni mm 869x869x304
Impianto a quattro tubi. Prestazioni riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo) RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +27°C bulbo secco +19°C bulbo umido Temperatura aria: +20°C
Temperatura acqua: +7°C entrata +12°C uscita Temperatura acqua: +65°C entrata +55°C uscita
Modello SK-ECM 76 SK-ECM 86
Velocità 1 3 5 7,5 10 1 3 5 7,5 10
MIN MED MAX MIN MED MAX
Portata aria mc/h 790 1040 1290 1600 1905 1025 1340 1650 2060 2480
Raffreddamento resa totale (E) kW 6,07 7,53 8,86 10,35 11,61 7,45 9,10 10,59 12,30 13,59
Raffreddamento resa sensibile (E) kW 4,33 5,46 6,53 7,74 8,87 5,40 6,73 7,96 9,44 10,68
Riscaldamento (E) kW 6,01 7,27 8,40 9,63 10,55 7,19 8,62 9,80 11,05 12,17
Dp Raffreddamento (E) kPa 7,0 10,3 13,8 18,3 22,6 10,1 14,5 19,1 25,2 30,4
Dp Riscaldamento (E) kPa 7,2 10,2 13,2 16,9 19,9 10,0 13,8 17,4 21,6 25,7
Assorbimento Motore (E) W 13 22 35 59 93 21 38 64 113 183
Potenza acustica Lw (E) dB(A) 38 44 49 54 58 47 50 55 60 64
Pressione acustica (*) dB(A) 29 35 40 45 49 38 41 46 51 55
Contenuto acqua batteria freddo l 3,6 3,6
Contenuto acqua batteria caldo l 1,2 1,2
Dimensioni mm 869x869x304
(E) = Prestazioni certificate EUROVENT
(*) = I livelli di pressione acustica sono inferiori a quelli di potenza di 9 dB(A) per un ambiente di 100 m3 ed un tempo di riverbero di 0,5 sec.
284 | SkyStar Jumbo ECM
