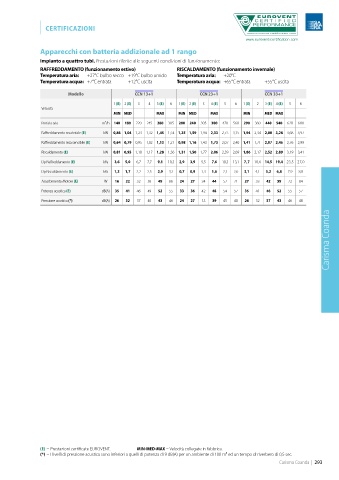

Page 297 - SABIANA - CATALOGO 2024
P. 297
| CERTIFICAZIONI
Apparecchi con batteria addizionale ad 1 rango
Impianto a quattro tubi. Prestazioni riferite alle seguenti condizioni di funzionamento:
RAFFREDDAMENTO (funzionamento estivo) RISCALDAMENTO (funzionamento invernale)
Temperatura aria: +27°C bulbo secco +19°C bulbo umido Temperatura aria: +20°C
Temperatura acqua: +7°C entrata +12°C uscita Temperatura acqua: +65°C entrata +55°C uscita
Modello CCN 13+1 CCN 23+1 CCN 33+1
1 (E) 2 (E) 3 4 5 (E) 6 1 (E) 2 (E) 3 4 (E) 5 6 1 (E) 2 3 (E) 4 (E) 5 6
Velocità
MIN MED MAX MIN MED MAX MIN MED MAX
Portata aria m3/h 140 180 220 245 280 305 200 240 305 380 470 560 290 360 440 540 620 680
Raffreddamento resa totale (E) kW 0,86 1,04 1,23 1,32 1,45 1,54 1,35 1,59 1,94 2,33 2,75 3,15 1,94 2,34 2,80 3,28 3,68 3,97
Raffreddamento resa sensibile (E) kW 0,64 0,79 0,95 1,02 1,13 1,21 0,98 1,16 1,43 1,73 2,07 2,40 1,41 1,71 2,07 2,45 2,76 2,99
Riscaldamento (E) kW 0,81 0,95 1,10 1,17 1,28 1,36 1,31 1,50 1,77 2,06 2,39 2,69 1,86 2,17 2,52 2,89 3,19 3,41
Dp Raffreddamento (E) kPa 3,6 5,0 6,7 7,7 9,1 10,3 2,9 3,9 5,5 7,6 10,3 13,1 7,7 10,6 14,5 19,4 23,5 27,0
Dp Riscaldamento (E) kPa 1,3 1,7 2,2 2,5 2,9 3,2 0,7 0,9 1,3 1,6 2,1 2,6 3,1 4,1 5,2 6,8 7,9 8,8
Assorbimento Motore (E) W 16 22 32 38 49 66 24 27 34 44 57 71 27 33 42 59 72 84
Potenza acustica (E) dB(A) 35 41 46 49 52 55 33 36 42 48 54 57 35 41 46 52 55 57
Pressione acustica (*) dB(A) 26 32 37 40 43 46 24 27 33 39 45 48 26 32 37 43 46 48
Carisma Coanda
(E) = Prestazioni certificate EUROVENT. MIN-MED-MAX = Velocità collegate in fabbrica.
(*) = I livelli di pressione acustica sono inferiori a quelli di potenza di 9 dB(A) per un ambiente di 100 m3 ed un tempo di riverbero di 0,5 sec.
Carisma Coanda | 293
