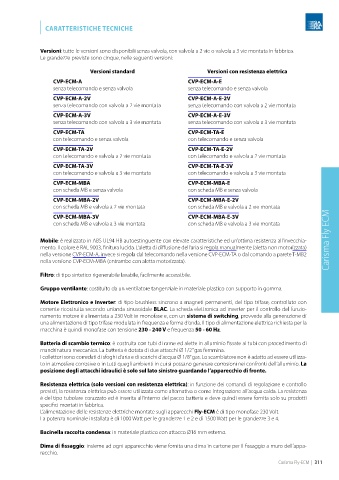

Page 315 - SABIANA - CATALOGO 2024
P. 315
| CARATTERISTICHE TECNICHE
Versioni: tutte le versioni sono disponibili senza valvola, con valvola a 2 vie o valvola a 3 vie montata in fabbrica.
Le grandezze previste sono cinque, nelle seguenti versioni:
Versioni standard Versioni con resistenza elettrica
CVP-ECM-A CVP-ECM-A-E
senza telecomando e senza valvola senza telecomando e senza valvola
CVP-ECM-A-2V CVP-ECM-A-E-2V
senza telecomando con valvola a 2 vie montata senza telecomando con valvola a 2 vie montata
CVP-ECM-A-3V CVP-ECM-A-E-3V
senza telecomando con valvola a 3 vie montata senza telecomando con valvola a 3 vie montata
CVP-ECM-TA CVP-ECM-TA-E
con telecomando e senza valvola con telecomando e senza valvola
CVP-ECM-TA-2V CVP-ECM-TA-E-2V
con telecomando e valvola a 2 vie montata con telecomando e valvola a 2 vie montata
CVP-ECM-TA-3V CVP-ECM-TA-E-3V
con telecomando e valvola a 3 vie montata con telecomando e valvola a 3 vie montata
CVP-ECM-MBA CVP-ECM-MBA-E
con scheda MB e senza valvola con scheda MB e senza valvola
CVP-ECM-MBA-2V CVP-ECM-MBA-E-2V
con scheda MB e valvola a 2 vie montata con scheda MB e valvola a 2 vie montata
CVP-ECM-MBA-3V CVP-ECM-MBA-E-3V
con scheda MB e valvola a 3 vie montata con scheda MB e valvola a 3 vie montata
Mobile: è realizzato in ABS UL94 HB autoestinguente con elevate caratteristiche ed un’ottima resistenza all’invecchia- Carisma Fly ECM Carisma Fly ECM
mento. Il colore è RAL 9003, finitura lucida. L’aletta di diffusione dell’aria si regola manualmente (aletta non motorizzata)
nella versione CVP-ECM-A, invece si regola dal telecomando nella versione CVP-ECM-TA o dal comando a parete T-MB2
nella versione CVP-ECM-MBA (entrambe con aletta motorizzata).
Filtro: di tipo sintetico rigenerabile lavabile, facilmente accessibile.
Gruppo ventilante: costituito da un ventilatore tangenziale in materiale plastico con supporto in gomma.
Motore Elettronico e Inverter: di tipo brushless sincrono a magneti permanenti, del tipo trifase, controllato con
corrente ricostruita secondo un’onda sinusoidale BLAC. La scheda elettronica ad inverter per il controllo del funzio-
namento motore è alimentata a 230 Volt in monofase e, con un sistema di switching, provvede alla generazione di
una alimentazione di tipo trifase modulata in frequenza e forma d’onda. Il tipo di alimentazione elettrica richiesta per la
macchina è quindi monofase con tensione 230 - 240 V e frequenza 50 - 60 Hz.
Batteria di scambio termico: è costruita con tubi di rame ed alette in alluminio fissate ai tubi con procedimento di
mandrinatura meccanica. La batteria è dotata di due attacchi Ø 1/2” gas femmina.
I collettori sono corredati di sfoghi d’aria e di scarichi d’acqua Ø 1/8” gas. Lo scambiatore non è adatto ad essere utilizza-
to in atmosfere corrosive o in tutti quegli ambienti in cui si possano generare corrosioni nei confronti dell’alluminio. La
posizione degli attacchi idraulici è solo sul lato sinistro guardando l’apparecchio di fronte.
Resistenza elettrica (solo versioni con resistenza elettrica): in funzione dei comandi di regolazione e controllo
previsti, la resistenza elettrica può essere utilizzata come alternativa o come integrazione all’acqua calda. La resistenza
è del tipo tubolare corazzato ed è inserita all’interno del pacco batteria e deve quindi essere fornita solo su prodotti
specifici montati in fabbrica.
L’alimentazione delle resistenze elettriche montate sugli apparecchi Fly-ECM è di tipo monofase 230 Volt.
La potenza nominale installata è di 1000 Watt per le grandezze 1 e 2 e di 1500 Watt per le grandezze 3 e 4.
Bacinella raccolta condensa: in materiale plastico con attacco Ø16 mm esterno.
Dima di fissaggio: insieme ad ogni apparecchio viene fornita una dima in cartone per il fissaggio a muro dell’appa-
recchio.
Carisma Fly-ECM | 311
