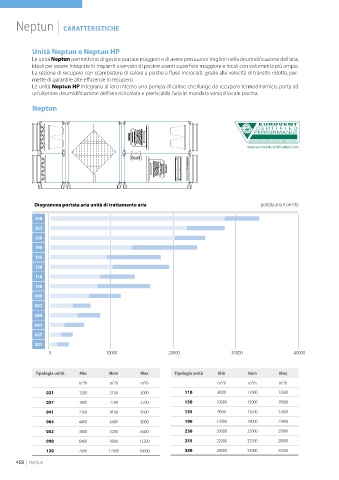

Page 462 - SABIANA - CATALOGO 2024
P. 462
Neptun | CARATTERISTICHE
Unità Neptun e Neptun HP
Le unità Neptun permettono di gestire portate maggiori e di avere prestazioni migliori nella deumidificazione dell’aria,
ideali per essere integrate in impianti a servizio di piscine aventi superficie maggiore e locali con volumetria più ampia.
La sezione di recupero con scambiatore di calore a piastre a flussi incrociati, grazie alle velocità di transito ridotte, per-
mette di garantire alte efficienze in recupero.
Le unità Neptun HP integrano al loro interno una pompa di calore che funge da recupero termodinamico, porta ad
un’ulteriore deumidificazione dell’aria ricircolata e preriscalda l’aria in mandata verso il locale piscina.
Neptun
Diagramma portata aria unità di trattamento aria portata aria V (m 3 /h)
330
255
230
190
135
150
110
120
090
052
064
041
027
021
0 10000 20000 30000 40000
Tipologia unità Min Nom Max Tipologia unità Min Nom Max
m3/h m3/h m3/h m3/h m3/h m3/h
021 1200 2100 3000 110 8000 11000 13500
027 1800 2700 3700 150 10000 15000 19000
041 2300 4100 5600 135 9000 13500 17600
064 4400 6400 8000 190 13000 19000 23400
052 3800 5200 6600 230 20000 23000 25000
090 6400 9000 11200 255 22000 25500 28000
120 7600 12000 16000 330 28000 33000 33500
458 | Neptun
