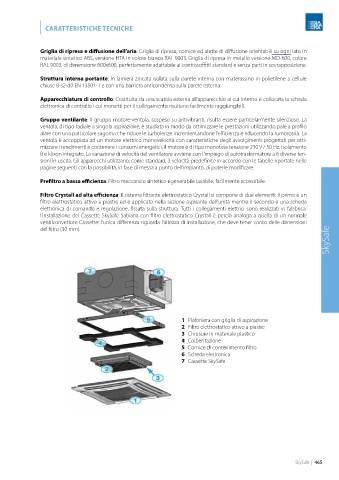

Page 469 - SABIANA - CATALOGO 2024

| CARATTERISTICHE TECNICHE

Griglia di ripresa e diffusione dell’aria: Griglia di ripresa, cornice ed alette di diffusione orientabili su ogni lato in
materiale sintetico ABS, versione HTA in colore bianco RAL 9003. Griglia di ripresa in metallo versione MD-600, colore
RAL 9003, di dimensione 600x600, perfettamente adattabile ai controsoffitti standard e senza parti in sovrapposizione.
Struttura interna portante: In lamiera zincata isolata sulla parete interna con materassino in polietilene a cellule
chiuse B‐s2‐d0 EN 13501‐1 e con una barriera anticondensa sulla parete esterna.

Apparecchiatura di controllo: Costituita da una scatola esterna all’apparecchio al cui interno è collocata la scheda
elettronica di controllo i cui morsetti per il collegamento risultano facilmente raggiungibili.

Gruppo ventilante: Il gruppo motore-ventola, sospeso su antivibranti, risulta essere particolarmente silenzioso. La
ventola, di tipo radiale a singola aspirazione, è studiata in modo da ottimizzare le prestazioni utilizzando pale a profilo
alare con una particolare sagoma che riduce le turbolenze incrementandone l’efficienza e riducendo la rumorosità. La
ventola è accoppiata ad un motore elettrico monovelocità con caratteristiche degli avvolgimenti progettati per otti-
mizzare i rendimenti e contenere i consumi energetici. Il motore è di tipo monofase tensione 230 V / 50 Hz, isolamento
B e klixon integrato. La variazione di velocità del ventilatore avviene con l’impiego di autotrasformatore a 6 diverse ten-
sioni in uscita. Gli apparecchi utilizzano, come standard, 3 velocità predefinite in accordo con le tabelle riportate nelle
pagine seguenti con la possibilità, in fase di messa a punto dell’impianto, di poterle modificare.

Prefiltro a bassa efficienza: Filtro meccanico sintetico rigenerabile lavabile, facilmente accessibile.

Filtro Crystall ad alta efficienza: Il sistema filtrante elettrostatico Crystall si compone di due elementi: il primo è un
filtro elettrostatico attivo a piastre ed è applicato nella sezione aspirante dell’unità mentre il secondo è una scheda
elettronica di comando e regolazione, fissata sulla struttura. Tutti i collegamenti elettrici sono realizzati in fabbrica:
l’installazione del Cassette SkySafe Sabiana con filtro elettrostatico Crystall è perciò analoga a quella di un normale
ventilconvettore Cassette: l’unica differenza riguarda l’altezza di installazione, che deve tener conto delle dimensioni
SkySafe
del filtro (30 mm).

1 Plafoniera con griglia di aspirazione
2 Filtro elettrostatico attivo a piastre
3 Chiusure in materiale plastico
4 Coibentazione
5 Cornice di contenimento filtro
6 Scheda elettronica
7 Cassette SkySafe

SkySafe | 465
