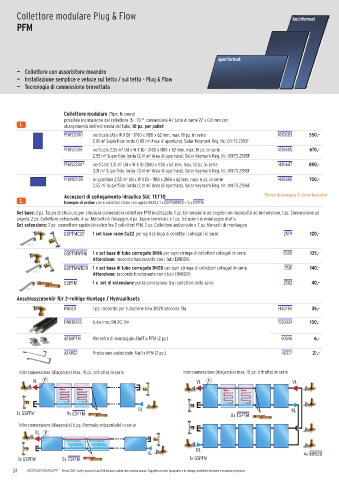

Page 24 - SONNENKRAFT - LISTINO 2025

Collettore modulare Plug & Flow hochformat

PFM

querformat

— Collettore con assorbitore meandro
— Installazione semplice e veloce sul tetto / sul tetto - Plug & Flow
— Tecnologia di connessione brevettata

Collettore modulare (Tipo, Numero)
possibile inclinazione del collettore 15 - 70 °, connessioni 4 / tubo di rame 22 x 0,8 mm con
1. allargamento dell’estremità del tubo, 10 pz. per pallet
PFMS2000 verticale (Al x W X D) - 1700 x 1180 x 62 mm, max. 10 pz. in serie 1430683 550,-
2,01 m Superficie lorda (1,89 m Area di apertura), Solar Keymark Reg. Nr.: 011-7S 2393F
2
2
PFMS2500 verticale 2,55 m (Al x W X D) - 2160 x 1180 x 62 mm, max. 10 pz. in serie 1430685 670,-
2
2,55 m Superficie lorda (2,41 m Area di apertura), Solar Keymark Reg. Nr.: 011-7S 2395F
2
2
PFMS3300* verticale 3,31 m (Al x W X D) 2800 x 1180 x 62 mm, max. 10 pz. in serie 1430687 890,-
2
3,31 m Superficie lorda (3,14 m Area di apertura), Solar Keymark Reg. Nr.: 011-7S 2393F
2
2
PFMW2500 orizzontale 2,55 m (Al x W X D) - 1180 x 2160 x 62 mm, max. 6 pz. in serie 1430686 700,-
2
2,55 m Superficie lorda (2,41 m Area di apertura), Solar Keymark Reg. Nr.: 011-7S 2396F
2
2
Accessori di collegamento idraulico SUL TETTO *Tempo di consegna 21 giorni lavorativi
2. Esempio di ordine con 6 collettori (tubo corrugato DN20): 1 x GSPFMWR20 + 5 x ESPFM
Set base: 2 pz. Tappo di chiusura per chiusura connessioni collettore PFM inutilizzate, 1 pz. Connessione ad angolo con manicotto ad immersione, 1 pz. Connessione ad
angolo, 2 pz. Collettore antiscivolo, 4 pz. Morsetti di fissaggio, 4 pz. Tappo terminale e 1 pz. Istruzioni di montaggio AluFix
Set estensione: 2 pz. connettore rapido idraulico tra 2 collettori PFM, 2 pz. Collettore antiscivolo e 2 pz. Morsetti di montaggio
GSPFMC22 1 set base rame Cu22 per ogni stringa di collettori collegati in serie 2579 120,-
GSPFMWR16 1 x set base di tubo corrugato DN16 per ogni stringa di collettori collegati in serie 2580 135,-
Attenzione: raccordo funzionante con i tubi EWRID16
GSPFMWR20 1 x set base di tubo corrugato DN20 per ogni stringa di collettori collegati in serie 2581 140,-
Attenzione: raccordo funzionante con i tubi EWRID20
ESPFM 1 x set di estensione per la connesione tra i collettori della serie 2582 40,-

Anschlusszubehör für 2-reihige Montage / Hydrauliksets
KWB20 1 pz. raccordo per tubazione inox DN20 seconda fila 1430784 35,-

EWRID203 tubo inox DN 20, 3m 1530024 100,-

AFBKPFM Morsetto di montaggio AlufFix PFM (2 pz.) 40346 6,-

AFARS2 Protezione antiscivolo AluFix PFM (2 pz.) 40377 21,-

Interconnessione (diagonale) max. 10 pz. (ritratto) in serie Interconnessione (diagonale) max. 10 pz. (ritratto) in serie
VL VL VL

1 10
RL RL
1x GSPFM 9x ESPFM 8x ESPFM
Interconnessione (diagonale) 6 pz. (formato orizzontale) in serie
VL

1 6
RL RL 4x KWB20
1x GSPFM 5x ESPFM 1x GSPFM
24 Prezzi 2025 - tutti i prezzi in Euro IVA esclusa, valido fino a nuovo avviso. Soggetto a errori tipografici e di stampa, modifiche tecniche e variazioni di prezzo.
