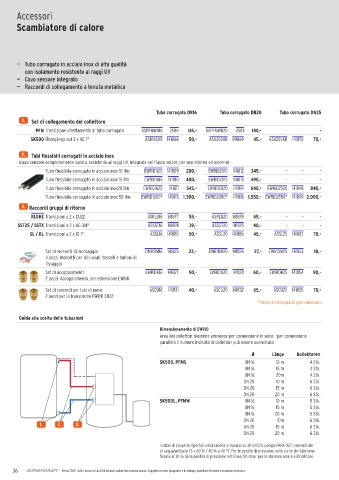

Page 36 - SONNENKRAFT - LISTINO 2025

Accessori

Scambiatore di calore

— Tubo corrugato in acciaio inox di alta qualità
con isolamento resistente ai raggi UV
— Cavo sensore integrato
— Raccordi di collegamento a tenuta metallica

Tubo corrugato DN16 Tubo corrugato DN20 Tubo corrugato DN25
1. Set di collegamento del collettore
PFM Transizione direttamente al tubo corrugato GSPFMWR16 2580 135,- GSPFMWR20 2581 140,- - - -
SK500 Übergänge auf 2 x AG 1" ASK16SKR 141868 50,- ASK20SKR 141869 45,- ASK25SKR 141870 70,-

2. Tubi flessibili corrugati in acciaio inox
(cavo sensore completamente isolato, resistente ai raggi UV, integrato nel flusso solare, per uso interno ed esterno)
Tubo flessibile corrugato in acciaio inox 10 lfm EWRID1610 141809 280,- EWRID2010 141812 345,- - - -
Tubo flessibile corrugato in acciaio inox 15 lfm EWRID1615 141810 400,- EWRID2015 141813 490,- - - -
Tubo flessibile corrugato in acciaio inox20 lfm EWRID1620 141811 545,- EWRID2020 141814 640,- EWRID2520 141848 840,-
Tubo flessibile corrugato in acciaio inox 50 lfm EWRID1650* 141815 1.300,- EWRID2050* 141816 1.550,- EWRID2550* 141849 2.000,-

3. Raccordi gruppi di ritorno
RLGHE Transizioni a 2 x CU22 ASRLG16 141877 55,- ASRLG20 141878 65,- - - -
SST25 / SSTX Transizioni a 2 x AG 3/4" ASSST16 141874 39,- ASSST20 141875 40,- - - -
SL / BL Transizioni a 2 x IG 1" ASSL16 141885 50,- ASSL20 141886 45,- ASSL25 141887 70,-

Set di morsetti di montaggio: EWRIDM16 141825 22,- EWRIDM20 141826 27,- EWRIDM25 141853 18,-
4 pezzi. Morsetti per tubi ovali, tasselli e bulloni di
fissaggio
Set di accoppiamenti: EWRIDK16 141827 50,- EWRIDK20 141828 60,- EWRIDK25 141854 90,-
2 pezzi. Accoppiamento, per estensione EWRID

Set di raccordi per tubi di rame: ASCU16 141831 40,- ASCU20 141832 65,- ASCU25 141855 70,-
2 pezzi per la transizione EWRID CU22
*Tempo di consegna 21 giorni lavorativi

Guida alla scelta delle tubazioni

Dimensionamento di EWRID
Area dei collettori massime ammesse per connessione in serie - per connessione
parallelo il numero indicato di collettori può essere aumentato.

Ø Länge Kollektoren
SK500, PFMS DN 16 10 m 4 Stk.
DN 16 15 m 4 Stk.
DN 16 20m 4 Stk.
DN 20 10 m 6 Stk.
DN 20 15 m 6 Stk.
DN 20 20 m 6 Stk.
SK500L, PFMW DN 16 10 m 5 Stk.
DN 16 15 m 5 Stk.
DN 16 20 m 5 Stk.
DN 20 10m 6 Stk.
1. 2. 3. DN 20 15 m 6 Stk.
DN 20 20 m 6 Stk.

I valori di progetto riportati nella tabella si basano su 30 l/m2/h; pompa PARA 15/7, concentrato
di acqua/antigelo FS = 60 % / 40 % a 40 °C. Per le perdite di pressione nelle curve dei tubi sono
fissate al 30 % della perdita di pressione rettilinea, 50 mbar per la stazione solare e il bollitore.
36 Prezzi 2025 - tutti i prezzi in Euro IVA esclusa, valido fino a nuovo avviso. Soggetto a errori tipografici e di stampa, modifiche tecniche e variazioni di prezzo.
