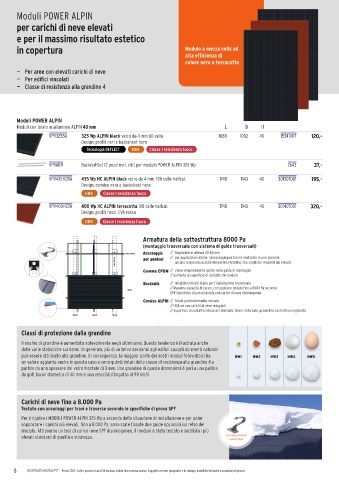

Page 8 - SONNENKRAFT - LISTINO 2025

Moduli POWER ALPIN

per carichi di neve elevati
e per il massimo risultato estetico

in copertura Modulo a mezza cella ad
alta efficienza di
colore nero o terracotta
— Per aree con elevati carichi di neve
— Per edifici vincolati
— Classe di resistenza alla grandine 4

Moduli POWER ALPIN
Moduli con telaio in alluminio ALPIN 40 mm L B H
KPV325BA 325 Wp ALPIN black vetro da 4 mm 60 celle 1680 1002 40 15341007 120,-
Design: profili neri e backsheet nero
Tecnologia DEFLECT HW4 Classe 1 resistenza fuoco

KPVABR Backrail-Set (2 pezzi incl. viti) per modulo POWER ALPIN 325 Wp 2643 37,-

KPV435HCBA 435 Wp HC ALPIN black vetro da 4 mm, 108 celle halfcut 1748 1143 40 301307001 195,-
Design: cornice nera e backsheet nera
HW4 Classe 1 resistenza fuoco
KPV400HCTA 400 Wp HC ALPIN terracotta 108 celle halfcut 1748 1143 40 301407001 320,-
Design: profili rossi, EVA rosso
HW4 Classe 1 resistenza fuoco
1 2 3 4 5 6 7 8 9 10 11 12
A A
Armatura della sottostruttura 8000 Pa
(montaggio trasversale con sistema di guide trasversali)
B B
untere Schiene • Ancoraggio // Regolabile in altezza 40-60 mm
• // per applicazioni alpine: l‘ancoraggio per travi è realizzato in uno speciale
obere Schiene acciaio temperato acciaio temperato (42CrMo), che soddisfa i requisiti più elevati.
C • per puntoni C
Gomma EPDM // viene semplicemente spinto nella guida di montaggio
D
D // aumenta la superficie di contatto del modulo
We ite rg a b e u n d Ve rv ie lfä ltig u n g d ie s e r Un te rla g e , s o w ie We ite rg a b e u n d Ve rw e n d u n g d e s I n h a lts s in d o h n e a u s d rü c k lic h e Erla u b n is v e rb o te n . Alle Re c h te v o rb e h a lte n . Tra n s fe r a n d re p ro d u c tio n o f th is d o c u m e n t, a s w e ll a s tra n s fe r a n d u tilis a tio n o f th e c o n te n t a re fo rb id d e n w ith o u t e x p lic it a u t
// Massima capacità di carico, con spalliere testate fino a 8000 Pa secondo
E
E Modul Backrails // Irrigidimento del telaio per l‘installazione trasversale
SPF Specifiche di prova testate con carico di neve disomogeneo
F
F Cornice ALPIN // Telaio particolarmente robusto
// Utilizzo con carichi di neve maggiori
±2
±1,2
±0,5
±0,3
±0,8
ü ber 3
bis 4000
nach
bis 6
bis 1000
DIN ISO 2768
Nennma
Allgemein
Basiszeichnung
G Sparren Sparren Sparren Toleranzklasse - - - Dimensions bis 3 Maße 0,5 mm - - - General tolerances 02.09.2020 Datum Date todem ü ber 6 bis 30 Maßstab Scale Name Name Material: ü ber 30 bis 120 ßbereich in mm ü ber 120 bis 400 - - ü ber 400 ü ber 1000 bis 2000 ü ber 2000 G
Allgemein
Basis design
Toleranzen
Oberfl ä che/Surface.:
DIN ISO 2768-m
Farbe/Colour:
-
-
Alpintest Versuchsaufbau 3 Schienen
A3
-
-
Bearb.
-
Drawn
-
-
-
-
•
-
-
•
Classi di protezione dalla grandine Ausg. lssue Kanten gebrochen - Teile entgratet Datum Date - - - Name Name - - - Checked Approved Gepr. Freig. A-9300 St. Veit an der Glan ße 1 - - Zeichnungs Nr. / Drawing number Teile Nr. / Part number: H
-
-
KIOTO
•
-
Bauteil411
Änderung
• 4
H
SOLAR
Modification
Ersatz f ü r / Replacement for:
Solarstra
Fertigungszustand / Finished condition
Ersetzt durch / Replaced through:
1 2 3 4 5 6 7 nicht angegebene Radien R0,2mm 8 Blatt/Sheet: 1 9 von/of: 1 CAD System: Inventor 10 Gewicht/Weight: - 11 12
Il rischio di grandine è aumentato notevolmente negli ultimi anni. Questa tendenza è illustrata anche
dalle varie statistiche sui danni. In generale, più di un terzo dei danni agli edifici causati da eventi naturali
può essere attribuito alla grandine. Di conseguenza, la maggior parte dei nostri moduli fotovoltaici ha HW1 HW2 HW3 HW4 HW5
un valore aggiunto anche in questo caso e sono quindi dotati della classe di resistenza alla grandine 4 a
partire da uno spessore del vetro frontale di 3 mm. Una grandine di queste dimensioni è pari a una pallina
da golf, ha un diametro di 40 mm e una velocità d‘impatto di 99 km/h.
Carichi di neve fino a 8.000 Pa
Testato con ancoraggi per travi e traverse secondo le specifiche di prova SPF
Per irrigidire i MODULI POWER ALPIN 325 Wp a seconda della situazione di installazione e per poter
sopportare i carichi più elevati, fino a 8.000 Pa, sono state fissate due guide opzionali sul retro del
modulo. Attraverso un test di carico neve SPF disomogeneo, il modulo è stato testato e soddisfa i più
elevati standard di qualità e sicurezza. Ancoraggi per elevati
carichi di neve
8 Prezzi 2025 - tutti i prezzi in Euro IVA esclusa, valido fino a nuovo avviso. Soggetto a errori tipografici e di stampa, modifiche tecniche e variazioni di prezzo.
