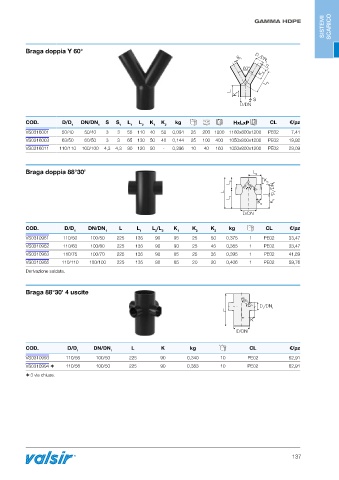

Page 139 - VALSIR - LISTINO ITS 2024
P. 139
SISTEMI SISTEMI SCARICO SCARICO
GAMMA HDPE
Braga doppia Y 60°
S 1 D /DN
1
1
60° S
1
K 2
L 2
L 1
K 1
S
D/DN
COD. D/D 1 DN/DN 1 S S 1 L 1 L 2 K 1 K 2 kg HxLxP CL €/pz
VS0316001 50/40 50/40 3 3 55 110 40 50 0,094 25 200 1000 1180x800x1200 PE02 7,41
VS0316003 63/50 60/50 3 3 65 130 50 40 0,144 25 100 400 1050x800x1200 PE02 19,92
VS0316011 110/110 100/100 4,3 4,3 90 120 50 - 0,396 10 40 160 1050x800x1200 PE02 29,09
Braga doppia 88°30’ L 2
88°30’ 88°30’
L 3 K 3
L D 1 /DN 1
L 1
K 2 K 1
D/DN
COD. D/D DN/DN L L L /L K K K kg CL €/pz
1 1 1 2 3 1 2 3
VS0310961 110/50 100/50 225 135 90 95 25 50 0,375 1 PE02 33,47
VS0310962 110/63 100/60 225 135 90 90 25 45 0,385 1 PE02 33,47
VS0310963 110/75 100/70 225 135 90 85 25 35 0,395 1 PE02 41,89
VS0310965 110/110 100/100 225 135 90 65 20 20 0,406 1 PE02 59,76
Derivazione saldata.
Braga 88°30’ 4 uscite
D /DN 1
88°30’
1
L
K
D/DN
COD. D/D 1 DN/DN 1 L K kg CL €/pz
VS0310993 110/56 100/50 225 90 0,340 10 PE02 62,91
VS0310994 Ü 110/56 100/50 225 90 0,383 10 PE02 62,91
Ü 3 vie chiuse.
137
