GAMMA RACCORDI PEXAL XL
®

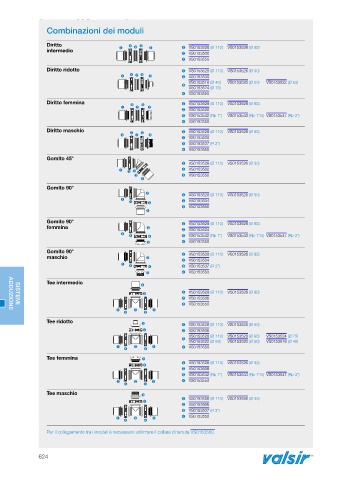

Combinazioni dei moduli

Diritto    VS0153526 (Ø 90)
intermedio    VS0153528 (Ø 110)
 VS0153500
 VS0153550
Diritto ridotto  VS0153528 (Ø 110) VS0153526 (Ø 90)
      VS0153500
VS0153518 (Ø 40) VS0153520 (Ø 50) VS0153522 (Ø 63)

VS0153524 (Ø 75)
 VS0153550
Diritto femmina    VS0153528 (Ø 110) VS0153526 (Ø 90)
  
 VS0153500
 VS0153542 (Rp 1”) VS0153543 (Rp 1”¼) VS0153547 (Rp 3”)
 VS0153550
Diritto maschio  VS0153528 (Ø 110) VS0153526 (Ø 90)
    
 VS0153500
 VS0153537 (R 3”)
 VS0153550
Gomito 45°
 VS0153528 (Ø 110) VS0153526 (Ø 90)
    VS0153502
  VS0153550

Gomito 90°
  VS0153528 (Ø 110) VS0153526 (Ø 90)

   VS0153504
 VS0153550

Gomito 90°  VS0153528 (Ø 110) VS0153526 (Ø 90)
femmina   VS0153504
    VS0153542 (Rp 1”) VS0153543 (Rp 1”¼) VS0153547 (Rp 3”)
  VS0153550
Gomito 90°
maschio   VS0153528 (Ø 110) VS0153526 (Ø 90)
 VS0153504
    VS0153537 (R 3”)
  VS0153550
Tee intermedio 

  VS0153528 (Ø 110) VS0153526 (Ø 90)
 VS0153506
 VS0153550
SISTEMI
  
 
ADDUZIONE
Tee ridotto   VS0153528 (Ø 110) VS0153526 (Ø 90)
  VS0153506
VS0153528 (Ø 110) VS0153526 (Ø 90) VS0153524 (Ø 75)

VS0153522 (Ø 63) VS0153520 (Ø 50) VS0153518 (Ø 40)
      VS0153550
Tee femmina 
 VS0153528 (Ø 110) VS0153526 (Ø 90)

 VS0153506
 VS0153542 (Rp 1”) VS0153543 (Rp 1”¼) VS0153547 (Rp 3”)
    VS0153550
 
Tee maschio 
 VS0153528 (Ø 110) VS0153526 (Ø 90)

 VS0153506
 VS0153537 (R 3”)
    VS0153550
 
Per il collegamento tra i moduli è necessario utilizzare il collare di tenuta VS0153550.
